正在供货
说明

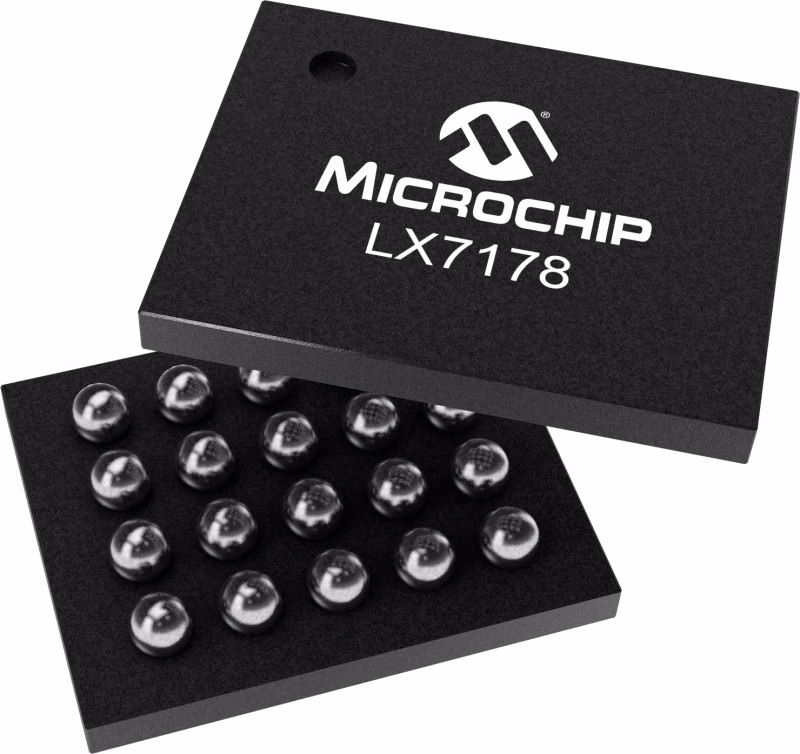

LX7178是一款数字控制降压调节器IC，具有集成的40m高侧P沟道MOSFET和14m低侧N沟道MOSFET。它具有Microsemi专有的恒定频率滞后控制引擎，可对线路/负载瞬态进行近瞬时校正。它不需要高ESR输出电容器，并在轻负载下采用节能PSM（省电或脉冲跳过模式），以延长移动应用中的电池寿命。LX7178有一个I2C串行接口端口，用于输出电压裕度和监控（如果需要）（它也可以在默认模式下运行）。此外，它还包括强大的故障监测功能。LX7178将在3V至5.5V的电压范围内工作，并提供0.8V固定输出电压选项（无需分压器）。输出电压也可以通过外部分压器调节，最高可达3.3V。
特性
- Constant Frequency Hysteretic Control
- Extremely Fast Line/Load Transient Response
- I 2 C for Output Adjustment (3.4Mbps)
- 1.875 MHz Switching Frequency
- Extremely Low-RDSON MOSFETS
- Input Voltage Rail 3.3V to 5V
- Greater than 5A Output Current
- I 2 C Selectable Power Save Mode for Light-Load Efficiency
- UVLO, OVP, OCP
- 0°C to +85°C Ambient Temperature
- Available in WLCSP-20 (0.4mm pitch)
- RoHS Compliant
参数
类型 | 描述 |
Regulator Type | Step Down (Buck) |
Supported Output | 999999 |
Minimum Input Voltage (V) | 3 |
Maximum Input Voltage (V) | 6 |
Output Current (mA) Max | 5000 |
Maximum Frequency (kHz) | 999999 |
Vref (V) | 999999 |
Duty Cycle Min (%) | 999999 |
Duty Cycle Max (%) | 100 |
UVLO | Yes |
Switching Frequency (kHz) | 1875 |
Input Voltage Range Min | 3.0 |
Input Voltage Range Max | 5.5 |
Output Current | 5000 |
Temp Range Max | 85 |
Vout Min (V) | 0.6 |
Vout Max (V) | 3.3 |
Light Load Efficiency Mode | Yes |
Switch current (A) typ | 7.5 |
Automotive Rated | No |
Automotive Qualified | No |
SHUTDOWN Current (µA) (Typ) | 999999 |
# of Outputs | 1 |
Vfb (V) | 0.6 |
Synchronous Rectifier | Yes |
