说明

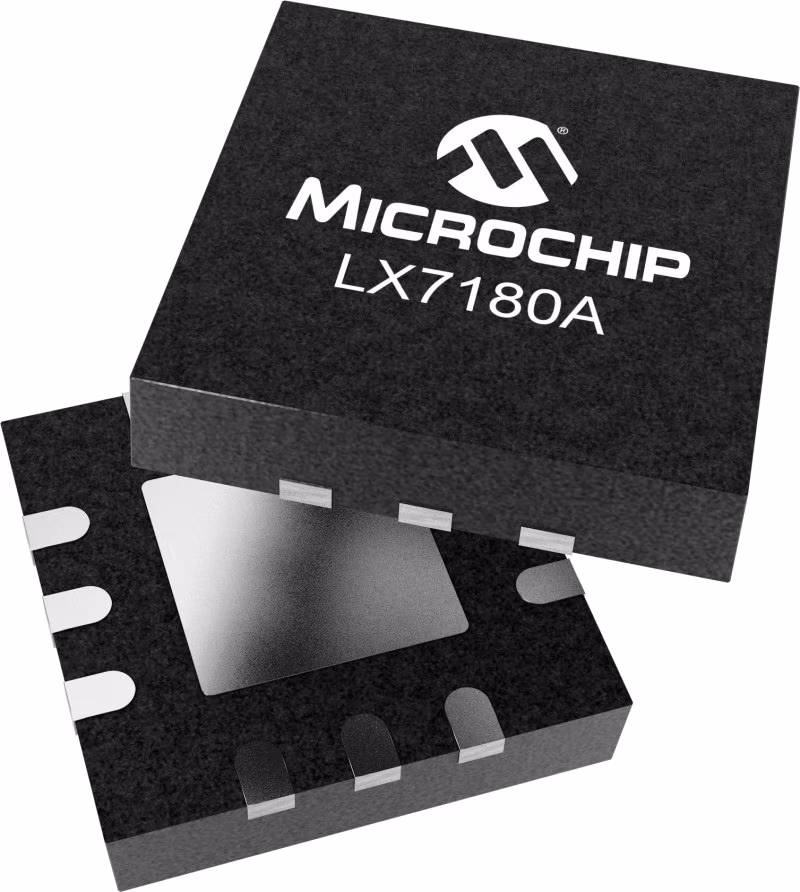

LX7180A是一款4A降压稳压器，集成MOSFET，封装在节省空间的QFN12 2 mm x 2 mm中，适用于当今的移动设备。它使用了一种超快速、恒定频率的滞后控制方法，在保持良好调节的同时，最大限度地减少外部滤波器分量。LX7180A参考电压可通过高速（高达3.4 MHz）双向I2C总线从0.6 V编程到1.195 V。LX7180的工作电压范围为3伏至5.5伏，输出0.6伏至100%的输入电压。逐循环电流限制可防止过电流情况。打嗝模式为严重过载或短路故障提供保护。过热条件下，热保护关闭调节器。过电压条件将立即关闭输出，以防止永久损坏。当所有故障条件清除后，LX7180A自动重新启动。

特性

• 0-4 A Step-down Regulator
• Operational Input Supply Voltage Range: 3.0 V - 5.5 V (short durations to 6.5 V)
• Hysteretic Control Offers Best Transient Response
• PWM Switching at a Constant 1.65 MHz
• Power Save Mode (PSM) can be Selected to Improve Light Load Efficiency
• 100% Duty Ratio Operation
• Input Under Voltage and Over Voltage Protection
• Enable and Power Good Function
• I2C Serial Interface at 3.4 Mbps
• Internal Soft-start
• Cycle-by-Cycle Over Current Protection
• Hiccup Mode Protects Against Short Circuit Faults
• Seven Bit Adjustable Reference Voltage via I2C Bus
• RoHS Compliant
