说明

MIC22400是一款高效、4A集成开关同步降压（降压）调节器。MIC22400针对最高效率进行了优化，实现了90%以上的效率，同时在宽负载范围内仍能以1MHz进行切换。即使在FPGA和低电压ASIC中常见的极端瞬态负载波动下，超高速控制回路也能将输出电压保持在调节范围内。输出电压可以向下调整到0.7V，以满足所有低压电力需求。MIC22400提供了全方位的测序和跟踪选项。EN/DLY引脚与开机复位（POR）引脚相结合，允许在开启和关闭时以任何方式对多个输出进行排序。Ramp Control™（RC）引脚允许设备连接到另一个MIC22400系列产品，以在启动时将输出电压保持在一定的电压范围内。

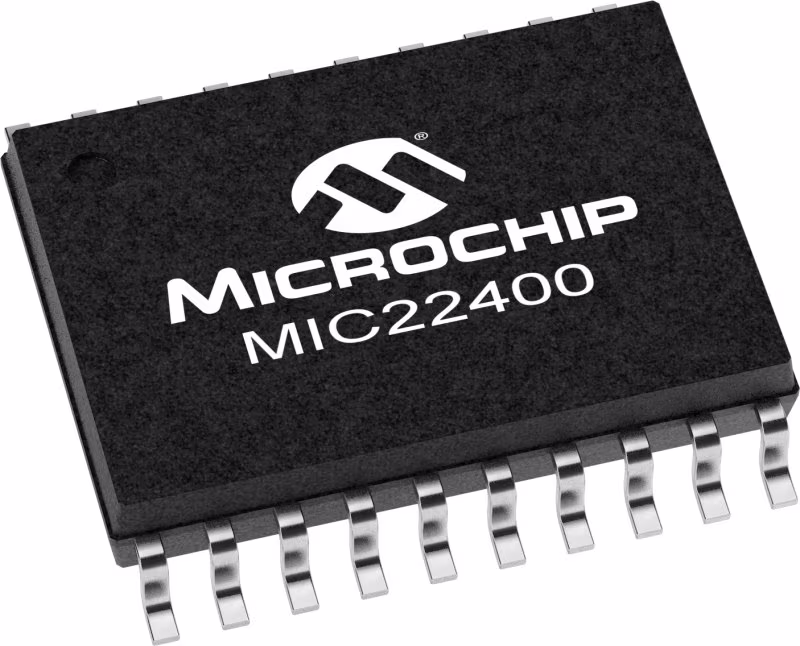

MIC22400是热增强型20引脚ePad TSSOP，结操作范围从-40°C到+125°C。

特性

• Input voltage range: 2.6V to 5.5V
• Output voltage adjustable down to 0.7V
• Output current up to 4A
• Full sequencing and tracking ability
• Power-On-Reset (POR)
• Efficiency > 90% across a broad load range
• Programmable frequency 300kHz to 4MHz
• Easy Ramp Control™ (RC) compensation
• Ultra-fast transient response
• 100% maximum duty cycle
• Fully-integrated MOSFET switches
• Micropower shutdown
• Thermal-shutdown and current limit protection®
• 20-pin ePad TSSOP
• -40°C to +125°C junction temperature range
