说明

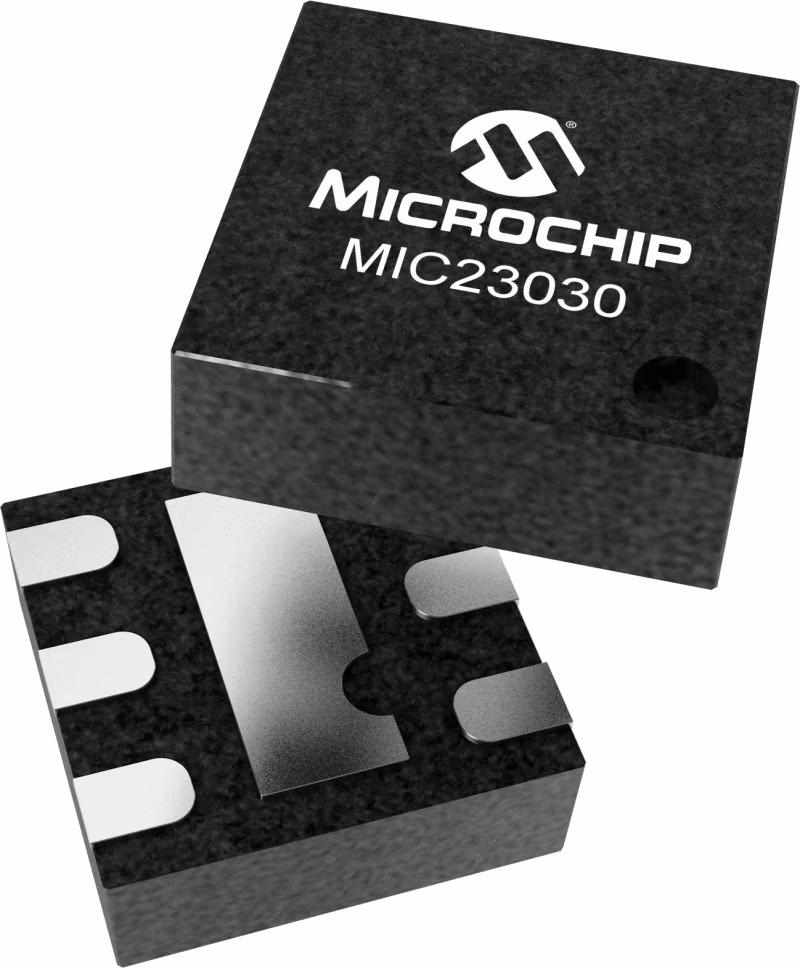

MIC23030是一款具有超轻负载的高效8MHz 400mA同步降压调节器^®模式超轻负载^®在轻负载下提供非常高的效率和超快的瞬态响应，这非常适合于提供处理器核心电压。这种专有架构的另一个好处是使用小型输出电容器，在整个负载范围内输出纹波电压非常低。

MIC23030设计用于一个非常小的电感器，低至0.47µH，以及一个小至2.2µF的输出电容器，可实现低于1mm的高度。

MIC23030的静态电流非常低，为21µa，在1mA时效率高达83%。在更高的负载下，MIC23030提供约8MHz的恒定开关频率，同时实现高达91%的峰值效率。

特性

• Input voltage: 2.7V to 5.5V
• 400mA output current
• Up to 91% efficiency and 83% at 1mA
• 21 µA typical quiescent current
• 8MHz PWM operation in continuous mode
• Ultra fast transient response
• Low voltage output ripple
• Fully integrated MOSFET switches
• 0.01 µA shutdown current
• Thermal shutdown and current limit protection
• Fixed and adjustable output voltage options available
• -40 °C to +125 °C junction temperature range
