说明

MIC23150是一款具有超轻负载的高效4MHz 2A同步降压调节器^®模式HyperLight Load在轻负载下提供非常高的效率和超快的瞬态响应，非常适合提供处理器核心电压。这种专有架构的另一个好处是使用小型输出电容器，在整个负载范围内输出纹波电压非常低。微小的2mm x 2mm薄DFN（TDFN）封装节省了宝贵的板空间，只需要三个外部组件。

MIC23150设计用于一个非常小的电感器，低至0.47µH，以及一个小至2.2µF的输出电容器，使总解决方案尺寸小于1mm。

MIC23150具有23µa的极低静态电流，在连续传导模式下实现93%的峰值效率。在不连续导通模式下，MIC23150在1mA时可以实现87%的效率。

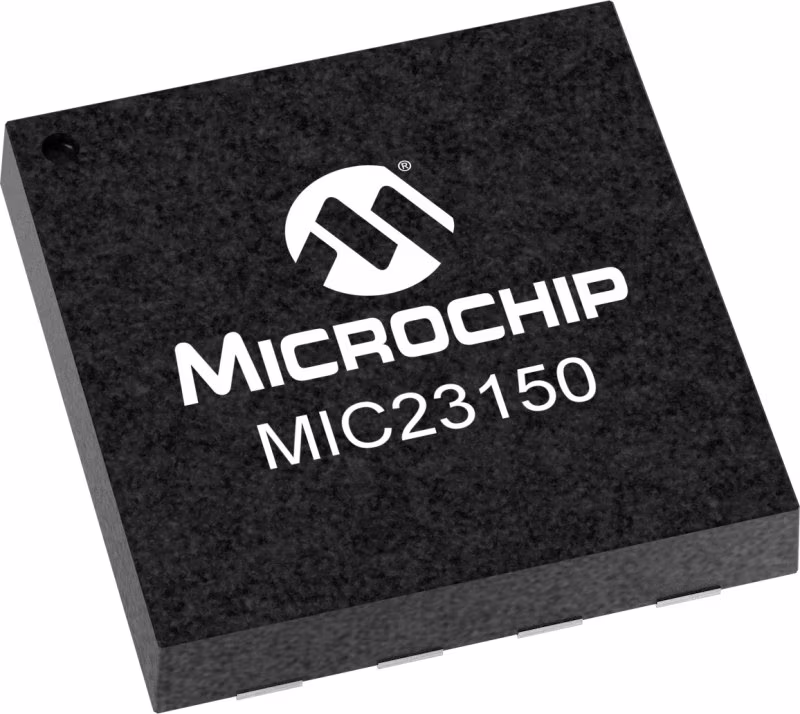

MIC23150有8引脚2mm x 2mm薄DFN封装，工作结温度范围从-40°C到+125°C。

特性

• Input voltage: 2.7V to 5.5V
• 2A output current
• Up to 93% peak efficiency
• 87% typical efficiency at 1mA
• 23µA typical quiescent current
• 4MHz PWM operation in continuous mode
• Ultra-fast transient response
• Low ripple output voltage
• 14mVpp ripple in HyperLight Load® mode
• 5mV output voltage ripple in full PWM mode
• 0.01µA shutdown current
• Thermal-shutdown and current-limit protection
• Output voltage as low as 0.95V
• 8-pin 2mm x 2mm Thin DFN (TDFN) package
• -40°C to +125°C junction temperature range
