说明

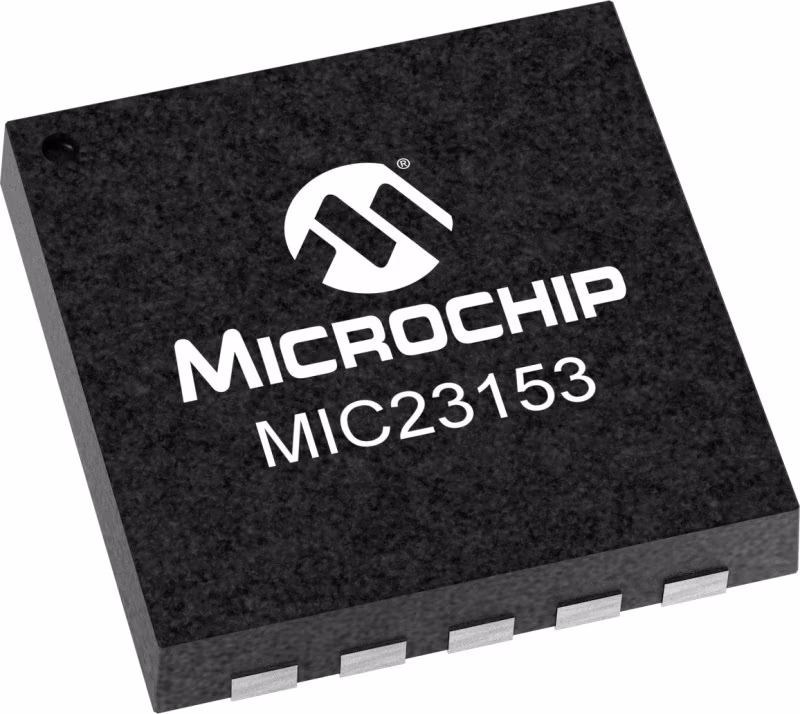

MIC23153是一款具有超轻负载的高效4MHz 2A同步降压调节器^®模式、电源良好输出指示灯和可编程软启动。超轻负载^®在轻负载下提供非常高的效率和超快的瞬态响应，这使得MIC23153非常适合提供处理器核心电压。这种专有架构的另一个好处是使用小型输出电容器，在整个负载范围内输出纹波电压非常低。

MIC23153设计用于一个非常小的电感器，低至0.47µH，以及一个小至2.2µF的输出电容器，使总解决方案尺寸小于1mm。

MIC23153具有22µa的极低静态电流，在连续传导模式下实现93%的峰值效率。在不连续导通模式下，MIC23153在1mA时可以实现85%的效率。

特性

• Input voltage: 2.7V to 5.5V
• Output voltage: fixed or adjustable (0.62V to 3.6V)
• Up to 2A output current
• Up to 93% peak efficiency
• 85% typical efficiency at 1mA
• Power Good output
• Programmable soft-start
• 22µA typical quiescent current
• 4MHz PWM operation in continuous mode
• Ultra fast transient response
• 35mVpp ripple in HyperLight Load® mode
• 5mV output voltage ripple in full PWM mode
• Fully integrated MOSFET switches
• 0.01µA shutdown current
• Thermal shutdown and current limit protection
• -40°C to +125°C junction temperature range
