说明

MIC23156是一款具有超轻负载的高效1.5A同步降压调节器^®模式和通过I的动态电压缩放控制^2.C.超轻负载在轻负载下提供非常高的效率和超快的瞬态响应。动态改变输出电压并保持高输出电压精度的能力使MIC23156非常适合提供处理器核心电压。这种专有架构的另一个好处是使用小型输出电容器，在整个负载范围内输出纹波电压非常低。快速模式加I^2.C从标准I提供输出电压和芯片启用/禁用控制^2.带I的C总线^2.100kHz、400kHz和1MHz的C时钟频率。

MIC23156设计用于1µH和2.2µF的输出电容器，使总解决方案尺寸小于1mm。

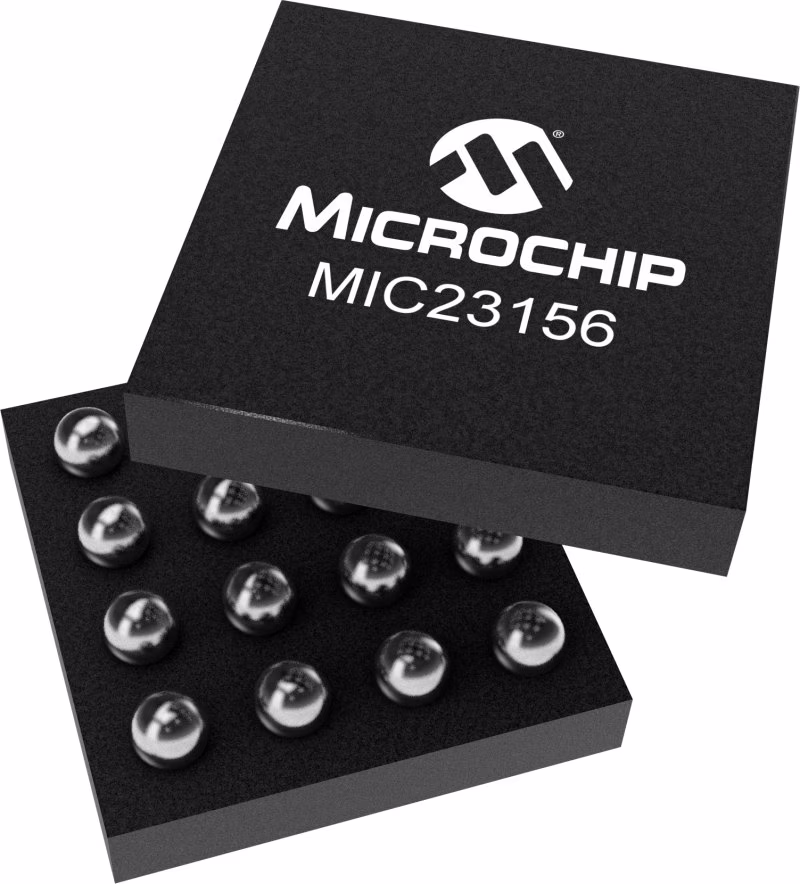

MIC23156有16球、0.4mm间距、1.81mm x 1.71mm晶圆级芯片规模（WLCSP）两种型号，工作结温度范围为-40°C至+125°C。

特性

• Input voltage: 2.7V to 5.5V
• Up to 1.5A output current
• 1MHz I2C-controlled adjustable output: VOUT = 0.7 to 2.4V in 10mV steps
• High output voltage accuracy (±1.5% over temperature)
• Fast pin selectable output voltage
• Programmable soft-start using external capacitor
• Ultra-low quiescent current of 30µA when not switching
• Thermal-shutdown and current-limit protection
• Safe startup in to pre-biased output
• Stable with 1µH output inductor and 2.2µF ceramic capacitor
• Up to 93% peak efficiency
• Junction temperature range of -40°C to +125°C
