Microchip微芯_MCP16301_产品介绍

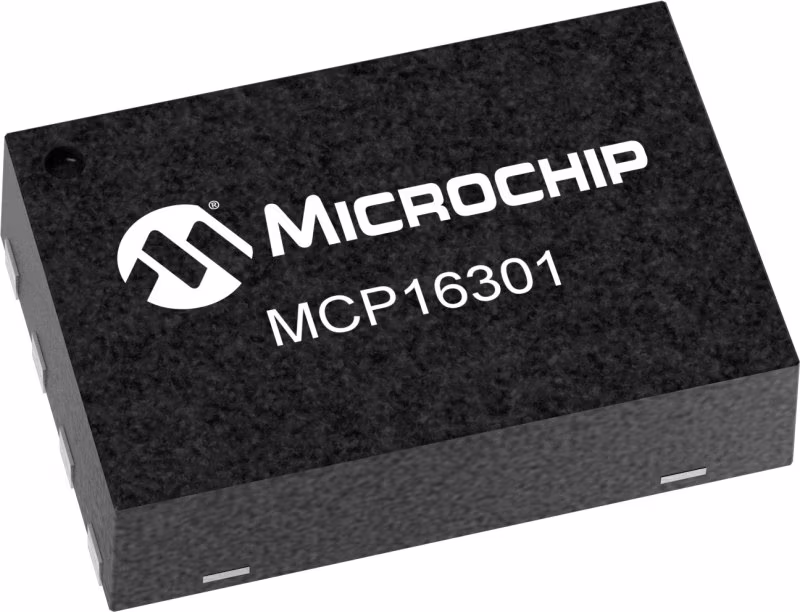

Microchip微芯 MCP16301 产品介绍

2026-04-14 0次

说明

MCP16301是一款高度集成、高效、固定频率、降压DC-DC转换器，采用流行的6引脚SOT-23封装，可在高达30V的输入电压源下工作。集成功能包括高侧开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过热保护。开发一个完整的降压DC-DC转换器电源需要最少的外部组件。

特性

Up to 96% Typical Efficiency
Input Voltage Range: 4 to 30
Output Voltage Range: 2.0V to 15V
2% Output Voltage Accuracy
Integrated N-Channel Buck Switch
600 mA Output Current
500 kHz Fixed Frequency
Adjustable Output Voltage
Low Device Shutdown Current
Peak Current Mode Control
Internal Compensation
Stable with Ceramic Capacitors
Internal Soft-Start
Cycle by Cycle Peak Current Limit
Overtemperature Protection
SOT-23-6

参数

类型	描述
Max Duty Cycle (%)	95
Input Voltage Range Max	30
Input Voltage Range Min	4
# of Outputs	1
Output Current	600
Driver Type	Step Down (Buck)
QuiescentCurrent	2
Synchronous Rectifier	No
Temp Range Max	85
Temp Range Min	-40
VoutMax	15
Vfb (V)	0.8
VoutMin	2
