说明

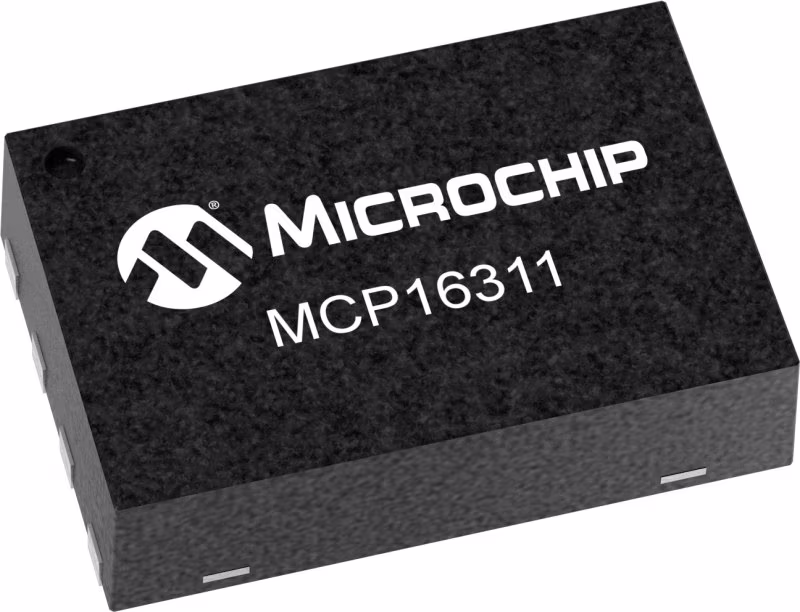

MCP16311是一款紧凑、高效、固定频率的PWM/PFM同步降压DC-DC转换器，采用8引脚MSOP或2 x 3 TDFN封装，可在高达30V的输入电压源下工作。集成功能包括高侧和低侧开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过热保护。MCP16311为本地DC-DC转换提供所有有源功能，具有快速的瞬态响应和精确的调节。

特性

• Up to 95% Efficiency
• Input Voltage Range: 4.4V to 30V
• 1A Output Current Capability
• Output Voltage Range: 2.0V to 24V
• 170mΩ, Low Side
• 300mΩ, High Side
• Stable Reference Voltage: 0.8V
• MCP16312 provides PWM-only operation
• Low Device Shutdown Current: 3 μA typical
• 44 μA (non-switching, PFM Mode)
• Internal Compensation
• Internal Soft-Start: 300 μs (EN low to high)
• Peak Current Mode Control
• Cycle-by-Cycle Peak Current Limit
• 4.1V typical to start
• 3.6V typical to stop
• Overtemperature Protection
• MSOP-8 or 2x3 TDFN-8 package
