说明

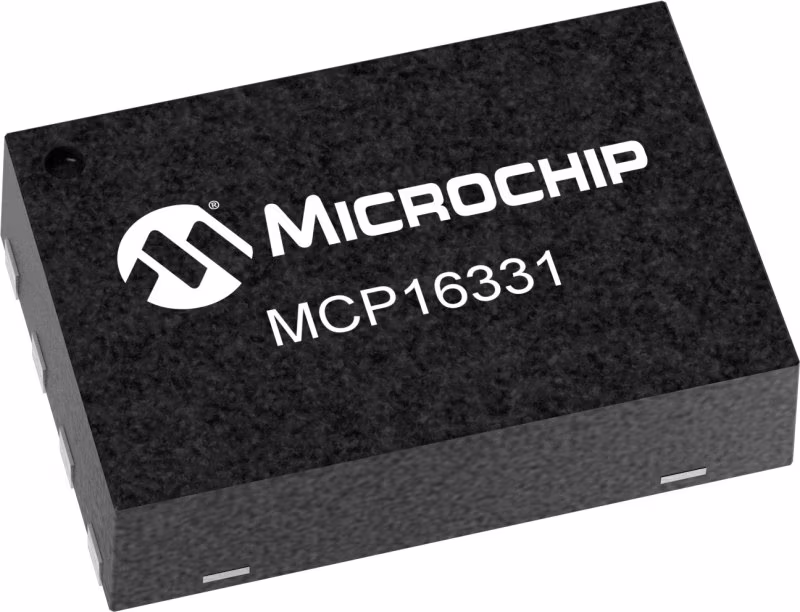

MCP16331是一款高度集成、高效、固定频率、降压DC-DC转换器，采用流行的6引脚SOT-23或8引脚TDFN 2x3封装，可在高达50V的输入电压源下工作。集成功能包括高侧开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过热保护。开发一个完整的降压DC-DC转换器电源需要最少的外部组件。

特性

• Up to 96% Efficiency
• Input Voltage Range: 4.4V to 50V
• Output Voltage Range: 2.0V to 24V
• 2% Output Voltage Accuracy
• Minimum 500 mA Output Current
• 500 kHz Fixed Frequency
• Adjustable Output Voltage
• Low Device Shutdown Current: 6 uA
• Peak Current Mode Control
• Internal Compensation
• Internal Soft-Start
• Cycle-by-Cycle Peak Current Limit
• Undervoltage Lockout (UVLO): 4.1V to Start; 3.6V to Stop
• Overtemperature Protection
• Available Package: 6-Lead SOT-23, 8-Lead 2x3 TDFN
