说明

MCP16361/2/3系列器件是高度集成、高效、固定频率、降压DC-DC转换器，采用紧凑的8引脚3x3 mm VDFN可湿侧面封装，可在高达48V的输入电压源下工作。集成功能包括高侧开关、固定频率峰值电流模式控制、内部补偿、电源良好、峰值电流限制和过热保护。MCP16361/2/3提供了本地DC-DC转换的所有有源功能，具有快速的瞬态响应和精确的调节。

通过集成限流、低电阻、高速N沟道MOSFET和相关的驱动电路实现高效率转换。高开关频率使外部滤波组件的尺寸最小化，从而实现小尺寸解决方案。

MCP16361/2/3可以提供3A的连续电流，同时将输出电压从2.0V调节到24V。集成的高性能峰值电流模式架构可保持输出电压的严格调节，即使在电力系统中常见的输入电压阶跃和输出电流瞬态条件下也是如此。

MCP16362仅在PWM模式下运行，建议用于不希望使用与PFM操作模式相关的低频分量的应用。

输出电压通过外部电阻分压器设置。一旦输出电压在标称设定点的92%以内，Power Good输出引脚将从逻辑低变为逻辑高（通过外部上拉电阻器）。

EN输入用于打开和关闭设备。在关闭时，输入仅消耗几微安的电流。

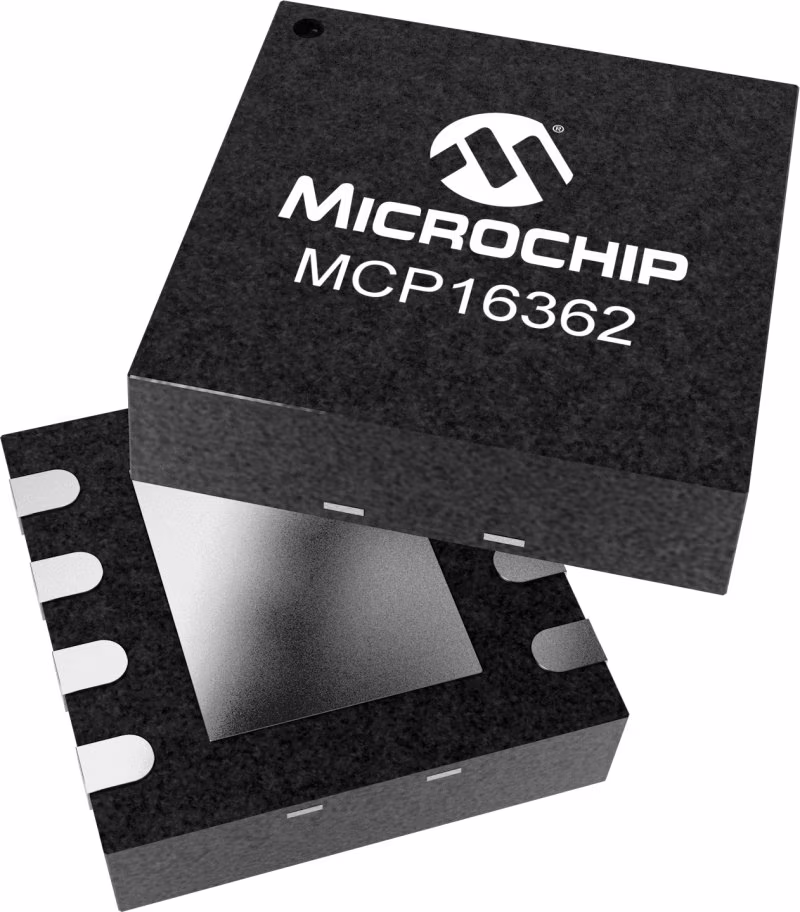

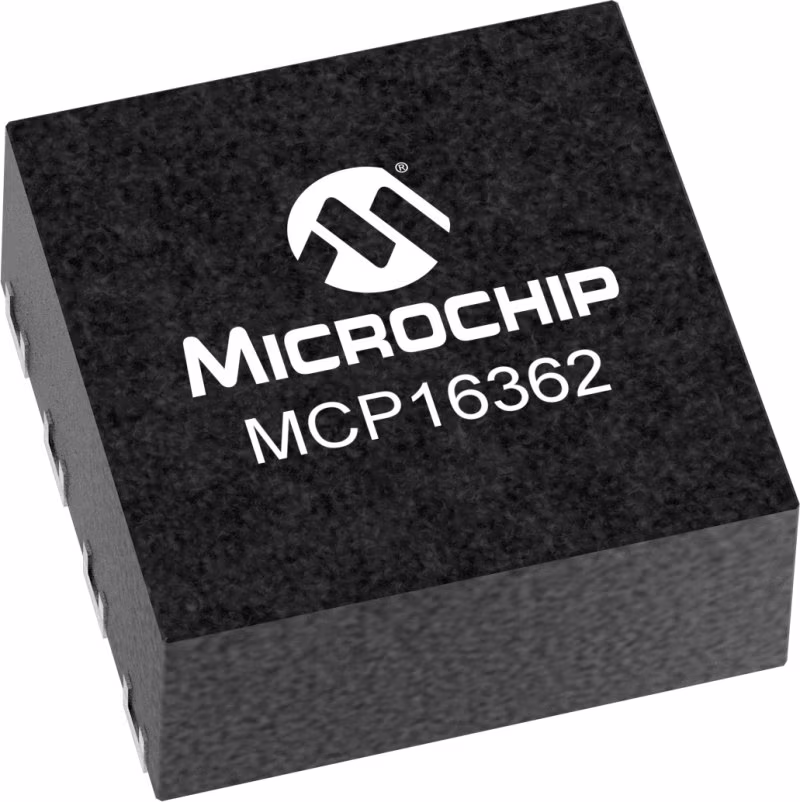

MCP16361/2/3采用节省空间的8引脚3x3 mm VDFN可湿性侧面表面安装封装

特性

• Input Voltage Range: 4.0V to 48V
• Adjustable Output Voltage Range: 2.0V to 24V
• Integrated N-Channel Buck Switch: 100 mOhm
• 3A Output Current
• 2.2 MHz Switching Frequency
• Shutdown Current: 5 µA typical
• Fixed PWM Mode of Operation
• Power Good Output
• Undervoltage Lockout (UVLO)
• Peak Current Mode Control
• Internal Compensation
• Internal Soft-Start
• Internal Bootstrap Diode
• Cycle-by-Cycle Peak Current Limit
• Overtemperature Protection
• Package: 8-lead 3x3 mm wettable flanks VDFN
