Microchip微芯_TC1303C_产品介绍

Microchip微芯 TC1303C 产品介绍

2026-04-14 0次

说明

TC1303C将一个500mA同步降压调节器和一个300mA低压差（LDO）调节器与一个电源良好的监视器相结合，为需要多个电源电压的应用提供高度集成的解决方案。电源良好功能可监测降压和LDO调节器的输出。

特性

Independent 300mA Low-Dropout Regulator

Power-good Monitor on the Buck and LDO Output with 300ms Delay

Both Outputs Internally Compensated

Independent Shutdown for the Buck and LDO Outputs

Automatic PWM to PFM mode transition

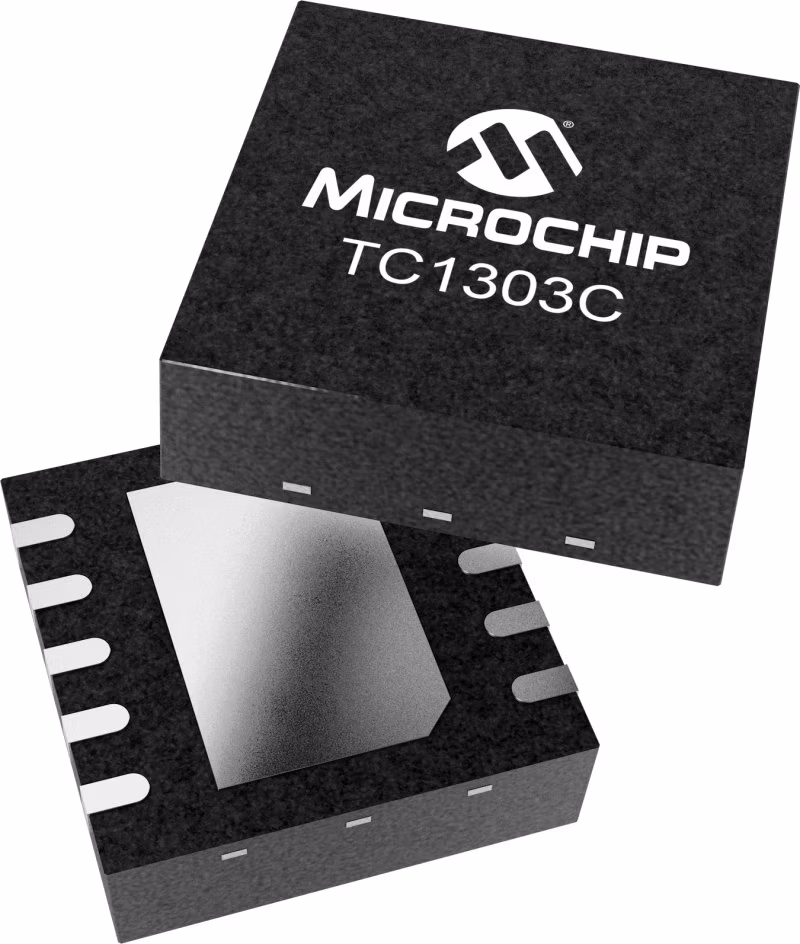

Small 10-Pin 3x3 DFN and MSOP

Undervoltage Lockout (UVLO)

Output Short Circuit and Overtemperature Protection

参数

类型	描述
Regulator Type	Multi-Output
Configuration	Synchronous Buck Step-Down and Independent LDO
Supported Topology	Buck
Supported Output	0
Minimum Input Voltage (V)	0
Maximum Input Voltage (V)	0
Output Current (mA) Max	500
Maximum Frequency (kHz)	0
Operating Temperature Range (°C)	-40C to +125C
Vref (V)	0.8
Duty Cycle Min (%)	0
Duty Cycle Max (%)	100
UVLO	2.55V
Switching Frequency (kHz)	2,000
Input Voltage Range Min	2.7
Input Voltage Range Max	5.5
Output Current	300
Temp Range Min	-40
Temp Range Max	+125
Alternative Topology	LDO
Vout Min (V)	1.5
Vout Max (V)	3.3
Quiescent Current (mA) typ	70.1
Light Load Efficiency Mode	Yes
Switch current (A) typ	0
Automotive Rated	No
Automotive Qualified	No
SHUTDOWN Current (µA) (Typ)	0.05
# of Outputs	2
Vfb (V)	0.8
Synchronous Rectifier	Yes
