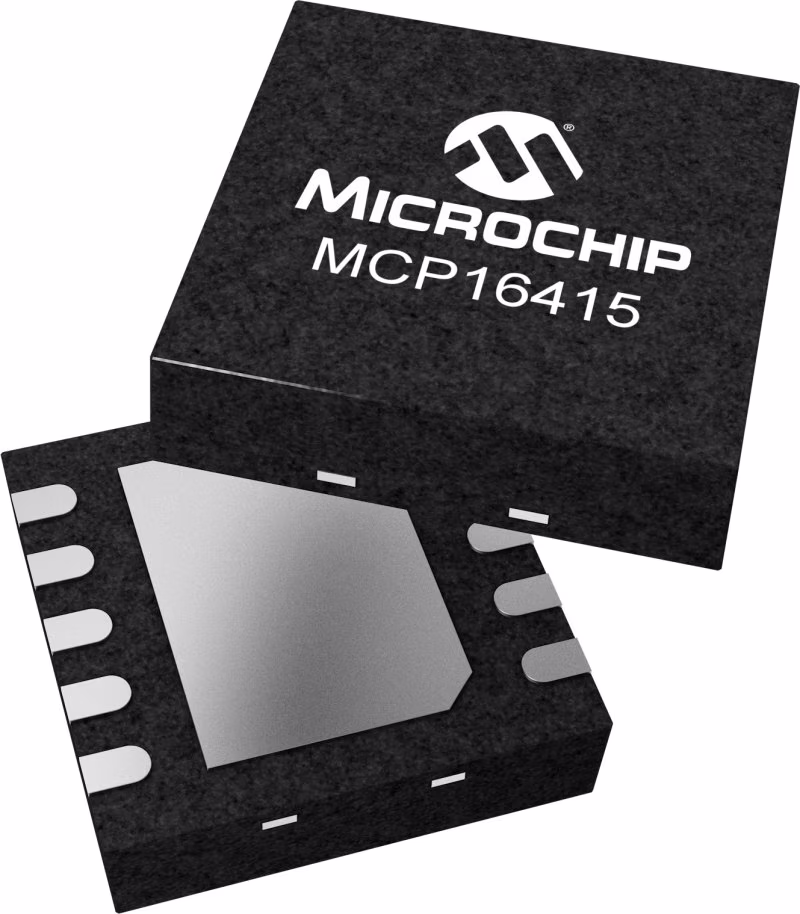

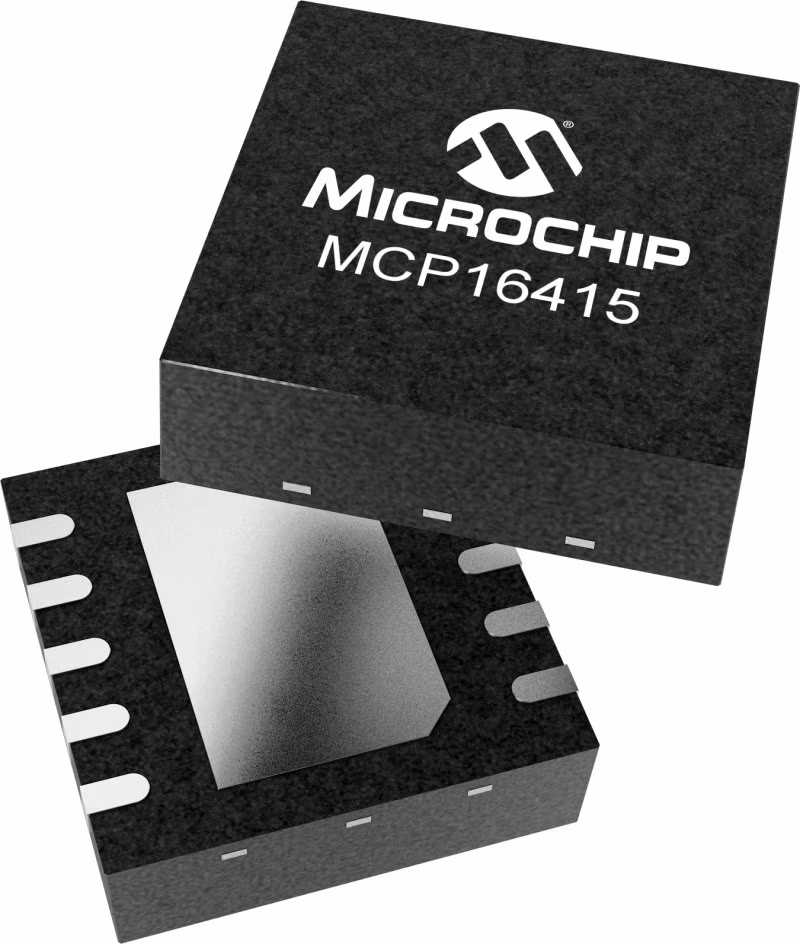

Microchip微芯 MCP16415 产品介绍

2026-04-14 0次

说明

MCP16415是低静态MCP1641X系列的升压调节器具有集成状态指示器和宽输入的电流升压转换器适用于各种电池供电应用的电压范围。调节器提供自动输入输出电压旁路操作，有助于优化电池利用率和实现高效率，同时使用新鲜电池标称电压与转换器的输出值在相同的范围内。

MCP16415使用从PWM模式到PFM模式的自动切换轻负载条件下，在宽输出范围内最大限度地提高效率现在的该设备可以由单电池、双电池碱性/NiMH供电电池或单电池锂离子/Li聚合物电池。一个低电压设计的结构允许调节器在没有高浪涌的情况下启动电流或输出电压从低输入电压过冲。启动电压通过连接到UVLO引脚的电阻分压器容易地编程。如果不使用电阻分压器，默认启动电压为0.85V。这个0.8V内置UVLO_停止有助于防止碱性电池的深度放电，这可能导致电池泄漏。开路漏极蓄电池低输出（LBO）引脚如果输入电压下降到已编程的UVLO_启动价值

MCP16415包括电源良好输出（PG），用于标记当输出电平降至其标称值的10%以下时发出警告信号用于个人护理产品、蓝牙耳机和玩具等设备。

该设备还具有输出自动放电功能。虽然在关机时，该设备将使用自动对输出电容器放电内部开关。

特性

Input Voltage Range: 0.8V (after start-up) to 5.25V

Low Device Quiescent Current: 4.5 μA Typically

Programmable Undervoltage Lockout (UVLO)

Automatic Input-to-Output Bypass Operation

Automatic PFM/PWM Operation

Power Good Output

1A Typical Inductor Peak Current Limit

Up to 96% Efficiency

Adjustable Output Voltage Range

Programmable Low Battery Output

Shutdown State : Output Discharge

Internal Synchronous Rectifier

Internal Compensation

Inrush Current Limiting and Internal Soft Start

Anti-Ringing Control

Thermal Shutdown

10-lead MSOP
10-lead 3 mm x 3 mm TDFN

参数

类型	描述
Input Voltage Range Max	5.25
Input Voltage Range Min	0.8
# of Outputs	1
Output Current	0
Driver Type	Step Up (Boost)
QuiescentCurrent	0.0045
Synchronous Rectifier	Yes
Temp Range Max	+85
Temp Range Min	-40
VoutMax	5.25
Vfb (V)	0.97
VoutMin	1.8
