Microchip微芯 MCP16414 产品介绍

2026-04-14 0次

说明

MCP16414是低静态MCP1641X系列的升压调节器具有集成状态指示器和宽输入的电流升压转换器适用于各种电池供电应用的电压范围。调节器提供自动输入输出电压旁路操作，有助于优化电池利用率和实现高效率，同时使用新鲜电池标称电压与转换器的输出值在相同的范围内。

MCP16414工作在以500kHz切换的PWM模式中。在轻负荷运行期间设备继续在固定的500kHz开关频率下运行，允许脉冲跳跃。该设备可以由单电池、双电池碱性/NiMH供电电池或单电池锂离子/Li聚合物电池。一个低电压设计的结构允许调节器在没有高浪涌的情况下启动电流或输出电压从低输入电压过冲。启动电压通过连接到UVLO引脚的电阻分压器容易地编程。如果不使用电阻分压器，默认启动电压为0.85V。这个0.8V内置UVLO_停止有助于防止碱性电池的深度放电，这可能导致电池泄漏。开路漏极蓄电池低输出（LBO）引脚如果输入电压下降到已编程的UVLO_启动价值

MCP16414包括低电压升压的附加功能安全转换器：超温输出。设备，如个人护理产品，蓝牙耳机或玩具，将受益于Power Good和Die的结合过热（PGT）输出，当输出时标记警告信号液位下降到其标称值的10%以下，或者模具温度超过出厂温度编程温度（默认75°C）。这两个功能都在上的设备中实现相同的PGT引脚

该设备还包含输入到输出旁路关闭选项。在EN输入拉低的情况下输出端使用内部P沟道MOSFET连接到输入端。

特性

Input Voltage Range: 0.8V (after start-up) to 5.25V

Automatic Input-to-Output Bypass Operation

Programmable Undervoltage Lockout (UVLO)

Switching Mode : PWM (500 kHz) / Pulse Skipping

Power Good and Die Over Temperature Output

1A Typical Inductor Peak Current Limit

Up to 96% Efficiency

Adjustable Output Voltage Range

Programmable Low Battery Output

Shutdown State : Input-Output Bypass

Internal Synchronous Rectifier

Internal Compensation

Inrush Current Limiting and Internal Soft Start

Anti-Ringing Control

Thermal Shutdown

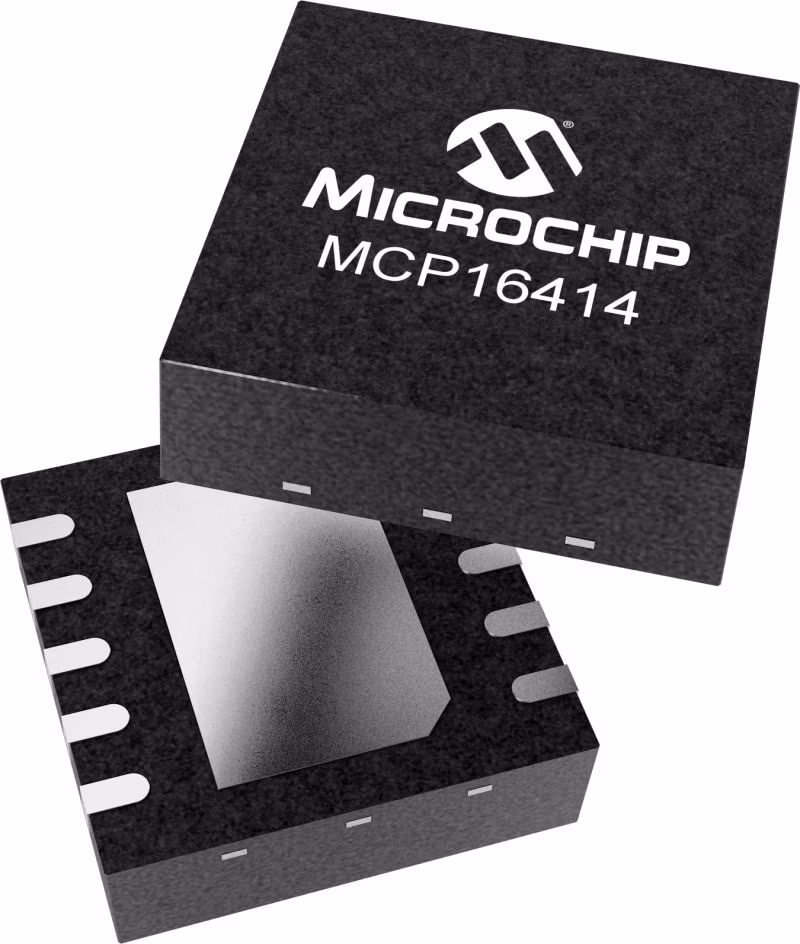

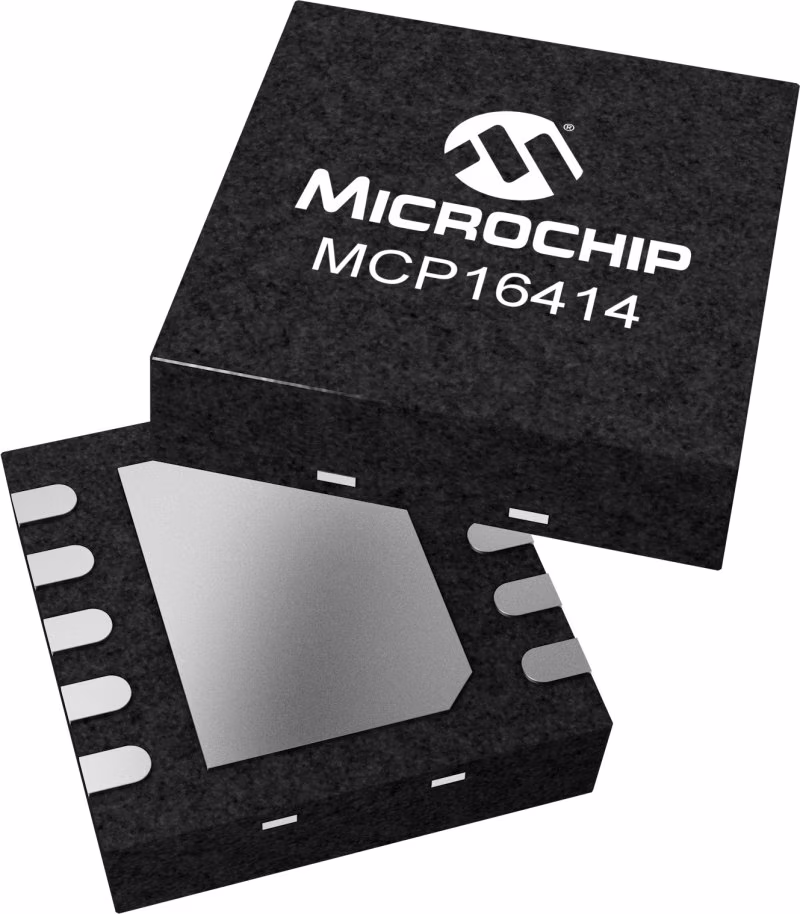

10-lead MSOP
10-lead 3 mm x 3 mm TDFN

参数

类型	描述
Regulator Type	Step Up (Boost)
Switching Frequency (kHz)	500
Input Voltage Range Min	0.8
Input Voltage Range Max	5.25
Output Current	0
Temp Range Min	-40
Temp Range Max	+85
Vout Min (V)	1.8
Vout Max (V)	5.25
Quiescent Current (mA) typ	0
Light Load Efficiency Mode	No
Switch current (A) typ	1
SHUTDOWN Current (µA) (Typ)	0
# of Outputs	1
Vfb (V)	0.97
Synchronous Rectifier	Yes
