说明

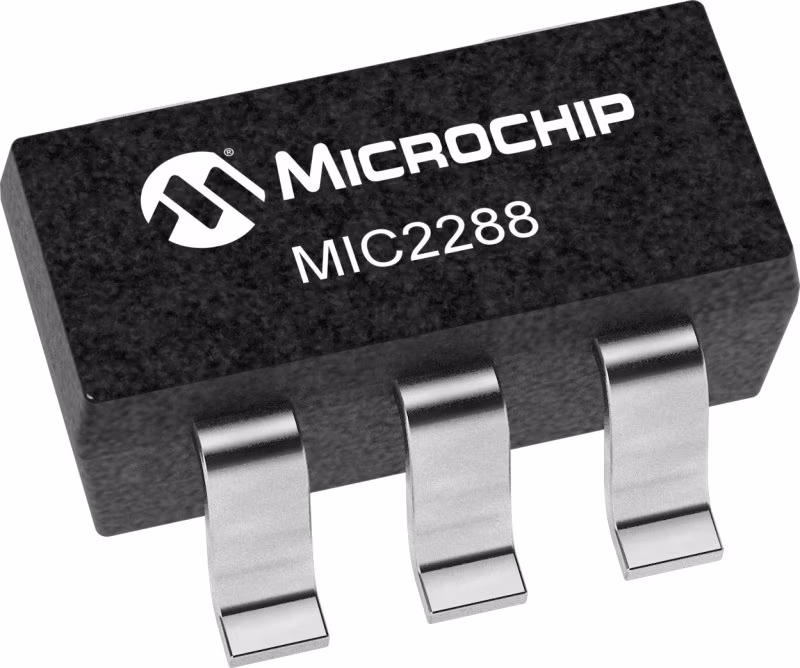

MIC2288是一款1.2MHz脉宽调制（PWM）DC/DC升压开关稳压器。MIC2288的内部34V/1A开关实现了高功率密度，使其能够在很小的占地面积内为大负载供电。MIC2288实现了带内部补偿的恒定频率1.2MHz PWM电流模式控制方案，提供了出色的瞬态响应和输出调节性能。高频操作通过允许小型、低轮廓的外部组件来节省板空间。固定频率PWM拓扑结构还减少了杂散开关噪声和输入电源的纹波。MIC2288的结温范围为-40°C至+125°C。

特性

• 2.5V to 10V input voltage range
• Output voltage adjustable to 34V
• Over 1A switch current
• 1.2MHz PWM operation
• Stable with ceramic capacitors
• High-efficiency
• <1% line and load regulation
• Low input and output ripple
• <1µA shutdown current
• UVLO
• Output overvoltage protection
• Over temperature shutdown
• Thin SOT-23-5 package option
• -40°C to +125°C junction temperature range
