说明

MIC2250是一款通用DC/DC升压开关稳压器，具有低噪声、EMI降低电路和宽输出电流范围的高效率。

MIC2250针对噪音敏感的手持电池供电应用进行了优化。专有的控制方法允许在输出电压和电流范围内产生低纹波。MIC2250包含伪随机抖动功能，可将DITH引脚启用的EMI电平降低至10dB。

MIC2250设计用于4.7µH至22µH的电感器值，并且在1µF至22µF的陶瓷电容器中稳定。

MIC2250在100mA时达到高达90%的峰值效率，在1mA时达到80%的优异轻载效率。

MIC2250的内部34V/2A额定开关实现了高功率密度，使其能够在很小的占地面积内为大负载供电。

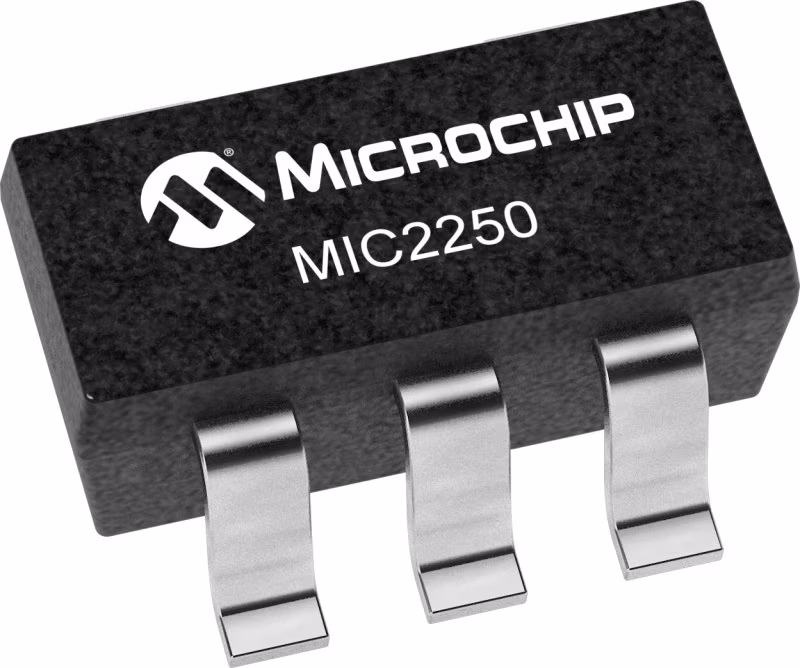

MIC2250-1采用5引脚薄型SOT-23封装，禁用抖动功能。而MIC2250-2有5引脚薄SOT-23封装，并启用了抖动功能。

特性

• Over 80% efficient for a 300:1 load range
• 2.5V to 5.5V input voltage range
• Output voltage adjustable to 32V
• 52µA (typ) quiescent current
• Constant peak current control reduces output ripple
• EMI reduction circuitry
• Stable with small ceramic capacitors
• <1µA shutdown current
• UVLO and thermal shutdown
• 5-pin Thin SOT-23 package (MIC2250-1 and -2)
• -40°C to +125°C junction temperature range
