说明

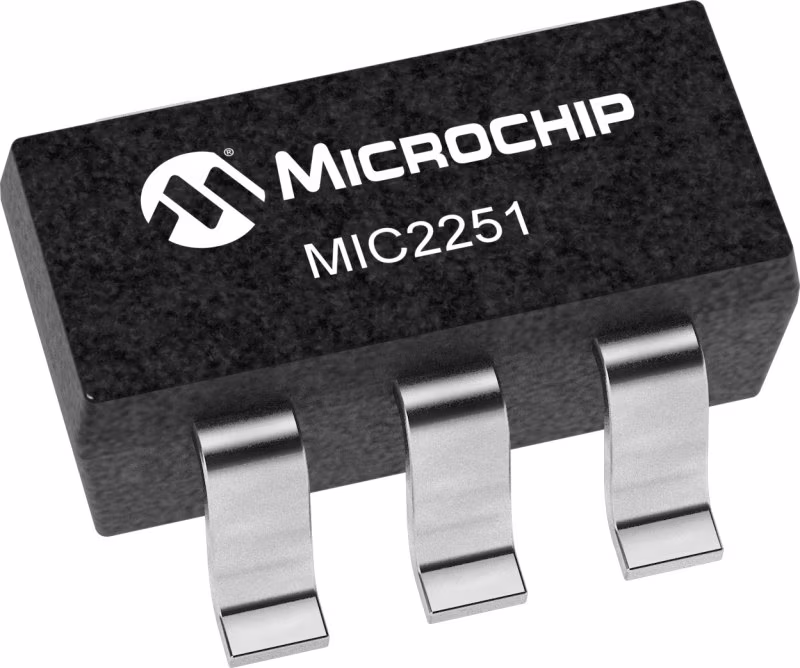

MIC2251是一款通用DC/DC升压开关稳压器，具有低噪声、EMI降低电路和宽输出电流范围的高效率。MIC2251针对噪音敏感的手持电池供电应用进行了优化。专有的控制方法允许在输出电压和电流范围内产生低纹波。MIC2251包含伪随机抖动功能，可将DITH引脚启用的EMI电平降低至10dB。MIC2251设计用于4.7µH至22µH的电感值，并且在1µF至22µF的陶瓷电容器中稳定。MIC2251在100mA时达到高达90%的峰值效率，在1mA时达到80%的优异轻载效率。MIC2251的内部40V/2A额定开关实现了高功率密度，使其能够在很小的占地面积内为大负载供电。MIC2251-1有5引脚Thin SOT-23封装，禁用抖动。而MIC2251-2有5引脚薄SOT-23封装，并启用了抖动功能。

特性

• Over 80% efficient for a 300:1 load range
• 2.5V to 5.5V input voltage range
• Output voltage adjustable to 37V
• 52µA (typ) quiescent current
• Constant peak current control reduces output ripple
• EMI reduction circuitry
• Stable with small ceramic capacitors
• <1µA shutdown current
• UVLO and thermal shutdown
• 5-pin Thin SOT-23 package (MIC2251-1 and -2)
• -40°C to +125°C junction temperature range
