Microchip微芯 MCP14A0051 产品介绍

2026-04-14 0次

说明

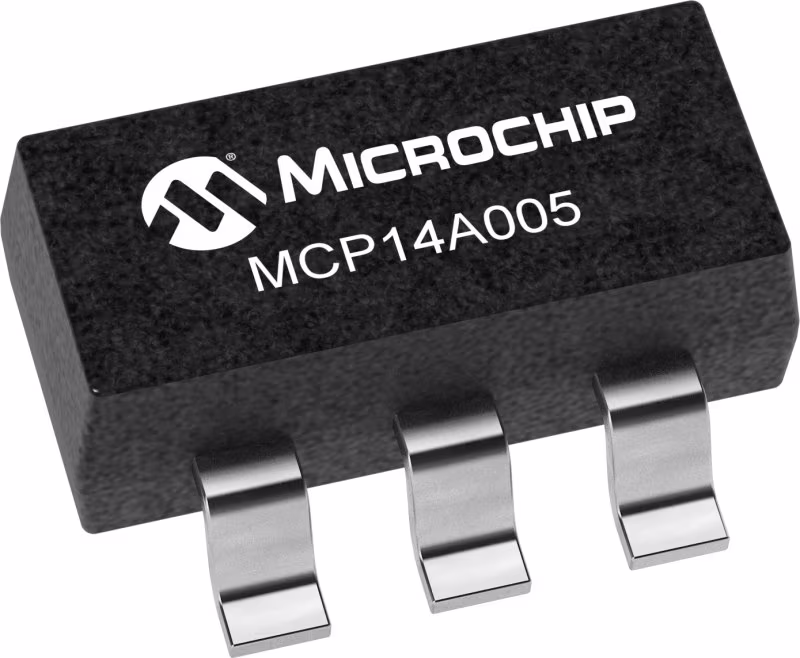

MCP14A0051是一种反向0.5A MOSFET栅极驱动器，可用于6引脚2 x 2 DFN和6引脚SOT-23封装。这些高速MOSFET栅极驱动器允许控制器和MCU快速对电容性负载充电和放电。小的封装尺寸允许栅极驱动器靠近MOSFET的物理栅极连接，这最大限度地减少了由PCB布局的寄生效应引起的栅极反弹，并减少了EMI。上升时间、下降时间、传播延迟和交叉传导电流都被最小化。此外，这些设备具有独特的低输入阈值架构，非常适合与低电压MCU一起使用，以最大限度地减少系统内的功率损耗。

也提供非反转选项，MCP14A0052

特性

高峰值输出电流：0.5 A（典型值）

宽输入电源电压工作范围：4.5 V至18 V

输出级的低击穿/交叉传导电流

40 ns内1000 pF（典型）

短延迟时间：33 ns（t_D1)，24 ns（t_D2典型的

低供电电流：375 A（典型）

低电压阈值输入和滞后启用：1.2至1.6 V

闩锁保护：可承受0.5 A反向电流

6L SOT-23

6L 2x2 DFN

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Inverting
Maximum Supply Voltage (V)	18
Peak Source Output (A)	0.5
Peak Sink Output (A)	0.5
Source Resistance (Ω)	12.5
Sink Resistance (Ω)	7.5
Propagation Delay t<sub>D1</sub> (ns)	33
Propagation Delay t<sub>D2</sub> (ns)	24
Rise Time (t<sub>R</sub>, ns)	40
Fall Time (t<sub>F</sub>, ns)	28
Capacitive Load Drive	1,000 pF in 40 ns
