Microchip微芯 MCP14A0052 产品介绍

2026-04-14 0次

说明

MCP14A0052是一种非反相0.5A MOSFET栅极驱动器，可用于6引脚2x2 DFN和6引脚SOT-23封装。这些高速MOSFET栅极驱动器允许控制器和MCU快速对电容性负载充电和放电。小的封装尺寸允许栅极驱动器靠近MOSFET的物理栅极连接，这最大限度地减少了由PCB布局的寄生效应引起的栅极反弹，并减少了EMI。上升时间、下降时间、传播延迟和交叉传导电流都被最小化。此外，这些设备具有独特的低输入阈值架构，非常适合与低电压MCU一起使用，以最大限度地减少系统内的功率损耗。

反转选项也可用，MCP14A0051

特性

高峰值输出电流：0.5 A（典型值）

宽输入电源电压工作范围：4.5 V至18 V

输出级的低击穿/交叉传导电流

40 ns内1000 pF（典型）

短延迟时间：t_D1=33 ns，t_D2=24 ns（典型值）

低供电电流：375 A（典型）

低电压阈值输入和滞后启用：1.2至1.6 V

闩锁保护：可承受0.5 A反向电流

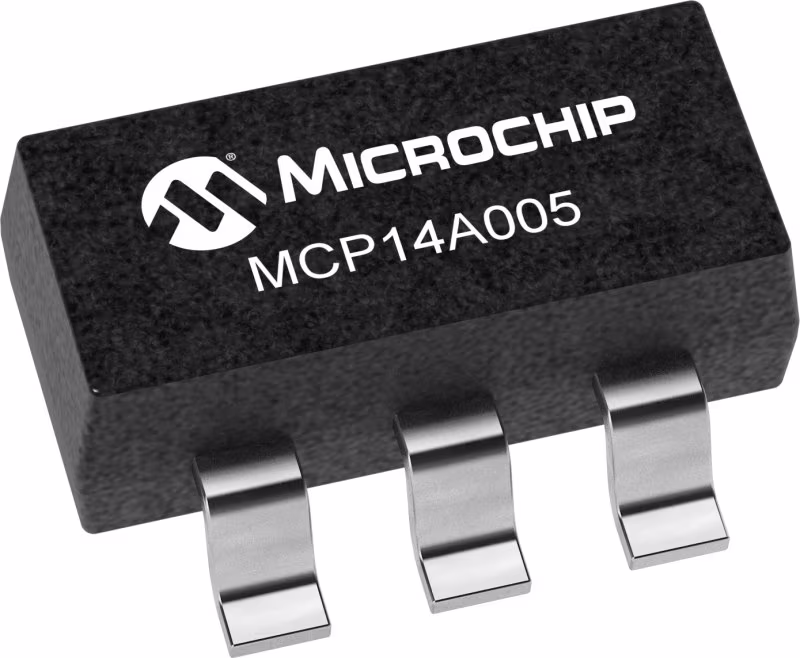

6L SOT-23

6L 2 x 2 DFN

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Non-Inverting
Maximum Supply Voltage (V)	18
Peak Source Output (A)	0.5
Peak Sink Output (A)	0.5
Source Resistance (Ω)	12.5
Sink Resistance (Ω)	7.5
Propagation Delay t<sub>D1</sub> (ns)	33
Propagation Delay t<sub>D2</sub> (ns)	24
Rise Time (t<sub>R</sub>, ns)	40
Fall Time (t<sub>F</sub>, ns)	28
Capacitive Load Drive	1,000pF in 40 ns
