Microchip微芯_MCP1415R_产品介绍

Microchip微芯 MCP1415R 产品介绍

2026-04-14 0次

说明

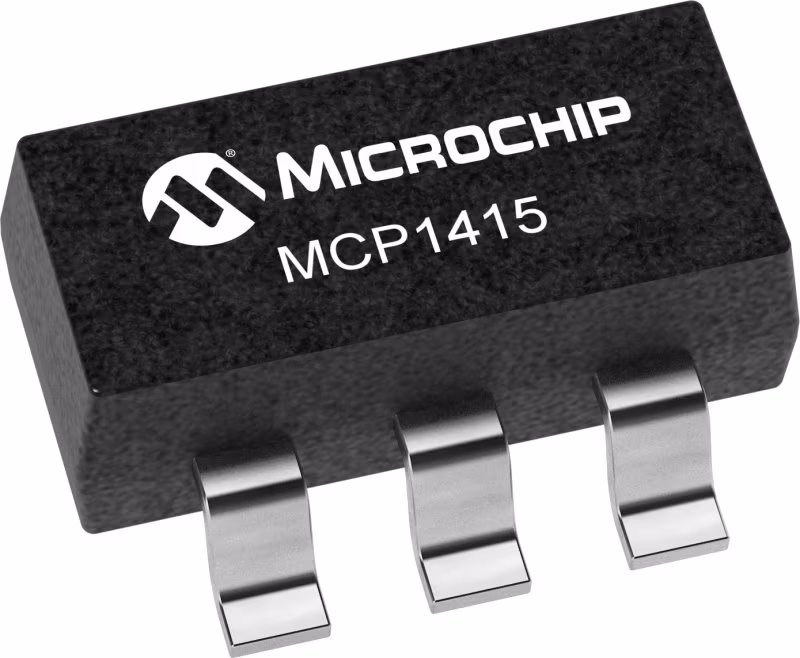

MCP1415R/16R（MCP1415/16的不同引脚配置）器件是小（微小）占地面积的低侧MOSFET驱动器，能够在SOT23 5L封装中提供1.5A峰值输出电流。MCP1415是反相低侧驱动器，这意味着当输入信号为高时，输出为低。MCP1416是非反相低侧驱动器，这意味着当输入信号为高时，输出信号也为高。尽管该器件的名称是MOSFET驱动器，但除了驱动MOSFET的栅极之外，这些器件还有其他应用。这些设备还用于直接驱动小型直流电机，用作高速数据线的缓冲器，以及将低电压与高电压接口的电平转换器。

特性

闩锁抗扰度：高度抵抗地面反弹和负输入阈值

匹配的上升和下降时间以及匹配的传播延迟时间

输入将承受高达5V的负摆幅

高峰值输出源/汇电流：通常为1.5 A

10.0 ns时为470 pF（典型值）

20.0 ns（典型值）内1000 pF

宽工作范围：4.5 V至18 V

低输出阻抗

850µA（带逻辑“1”输入）

100µA（带逻辑“0”输入）

可承受高达0.5 A的输出反向电流

ESD保护：4 kV

输出级的低击穿/交叉传导电流

对具有慢斜坡输入信号的输出的双脉冲免疫

包装：5铅SOT-23

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Inverting
Maximum Supply Voltage (V)	18
Peak Source Output (A)	1.5
Peak Sink Output (A)	1.5
Source Resistance (Ω)	6
Sink Resistance (Ω)	4
Propagation Delay t<sub>D1</sub> (ns)	41
Propagation Delay t<sub>D2</sub> (ns)	48
Rise Time (t<sub>R</sub>, ns)	20
Fall Time (t<sub>F</sub>, ns)	20
Capacitive Load Drive	470 pF in 13 ns
