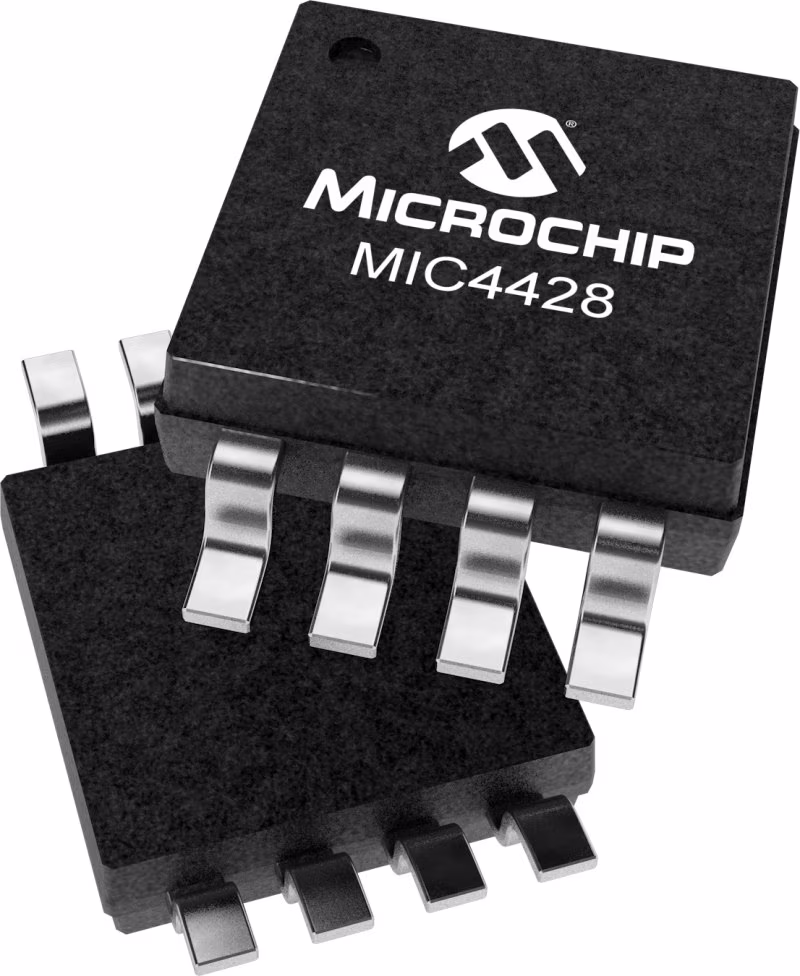

Microchip微芯_MIC4428_产品介绍

Microchip微芯 MIC4428 产品介绍

2026-04-14 0次

说明

MIC4426/4427/4428系列是在BiCMOS/DMOS工艺上制造的高可靠性双低侧MOSFET栅极驱动器，具有低功耗和高效率。这些驱动器将TTL或CMOS输入逻辑电平转换为在正电源或地的25mV范围内摆动的输出电压电平。类似的双极性器件只能摆动到电源的1V以内。MIC4426/7/8有三种配置：双反相、双非反相和一反相加一非反相输出。MIC4426/4427/4428是MIC426/427/428和MIC1426/1427/1428的引脚兼容替代品，具有改进的电气性能和坚固的设计。它们可以承受高达500毫安的反向电流（任意极性）而无需闩锁，并且可以承受接地引脚上高达5伏的噪声尖峰（任意极）。MIC4426/7/8栅极驱动器主要用于驱动功率MOSFET，适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载（电容、电阻或电感）。其他应用包括驱动重负载时钟线、同轴电缆或压电换能器。唯一的负载限制是驱动器的总功耗不得超过封装的限制。注：高功率和窄脉冲应用请参见MIC4126/4127/4128

特性

双极/CMOS/DMOS结构

闩锁保护>500 mA反向电流

1.5 A峰值输出电流

4.5 V至18 V工作范围

低静态电源电流

逻辑1输入时为4 mA

逻辑0输入时为400µA

在25ns内切换1000 pF

匹配上升和平行时间

7输出阻抗错误

<40 ns典型延迟

与电源电压无关的逻辑输入阈值

逻辑输入保护至-5 V

6 pF典型等效输入电容

电源或接地的最大输出偏移为25 mV

替代MIC426/427/428和MIC1426/1427/1428

双反转、双非反转和反转/非反转配置

静电防护

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Complimentary
Maximum Supply Voltage (V)	18
Peak Source Output (A)	1.5
Peak Sink Output (A)	1.5
Source Resistance (Ω)	10
Sink Resistance (Ω)	10
Propagation Delay t<sub>D1</sub> (ns)	17
Propagation Delay t<sub>D2</sub> (ns)	23
Rise Time (t<sub>R</sub>, ns)	18
Fall Time (t<sub>F</sub>, ns)	15
Capacitive Load Drive	1000 pF in 18 ns
