说明

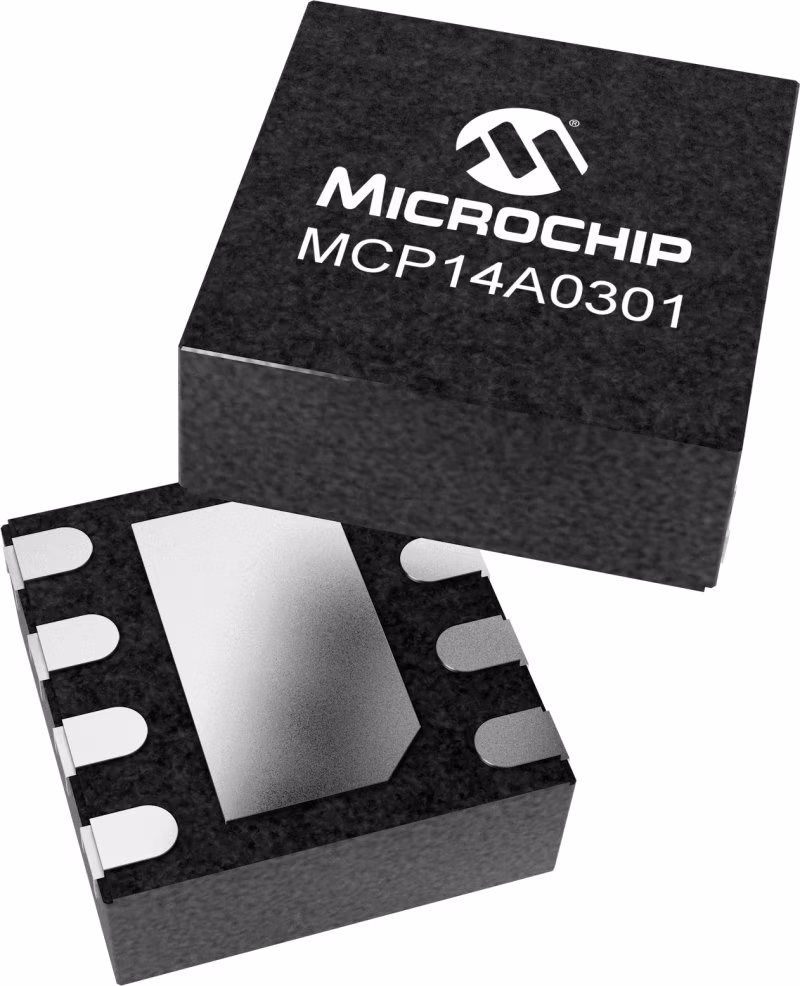

MCP14A0301/2是高速MOSFET栅极驱动器，能够提供高达3.0A的峰值电流，同时从单个4.5V到18V电源工作。反相（MCP14A0301）或非反相（MCP14A0302）单通道输出由TTL或CMOS（2V至18V）逻辑直接控制。这些器件还具有低击穿电流、匹配的上升和下降时间以及短的传播延迟，这使它们成为高开关频率应用的理想选择。

MCP14A0301/2 MOSFET栅极驱动器通过启用功能提供增强的控制。无论输入引脚的状态如何，激活高启用引脚都可以被驱动为低电平，以驱动MCP14A0301/2的输出为低电平。集成上拉电阻器允许用户将启用引脚保持浮动状态以进行标准操作。

此外，MCP14A0301/2器件具有独立的接地引脚（AGND和GND），允许在电平敏感的输入/启用引脚与推挽输出级的快速、高电流转换之间实现更大的噪声隔离。

这些设备在其额定功率和电压范围内的任何条件下都具有高度的防闩锁性能。它们可以接受高达500毫安的反向电流，这些电流被强制返回到它们的输出中，而不会损坏或逻辑混乱。所有端子均得到充分保护，不受高达1.75 kV（HBM）和200 V（MM）的静电放电（ESD）的影响。
