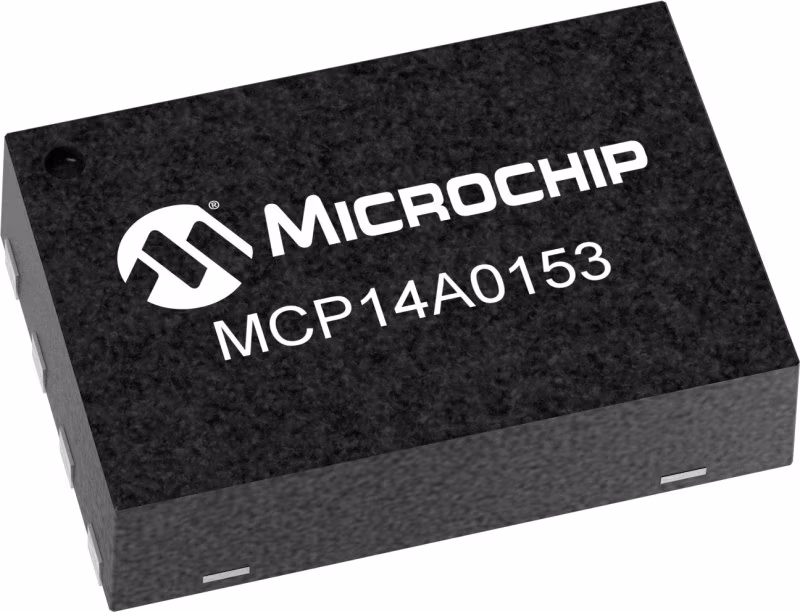

Microchip微芯 MCP14A0153 产品介绍

2026-04-14 0次

说明

MCP14A0153/4/5 MOSFET栅极驱动器能够提供高达1.5A的峰值电流，同时从单个4.5V到18V电源工作。有三种输出配置可用；双反相（MCP14A0153）、双非反相（MCP1 4A0154）和互补（MCP14A 0155）。这些器件具有低击穿电流、匹配的上升和下降时间以及短的传播延迟，这使它们成为高开关频率应用的理想选择。

MCP14A0153/4/5 MOSFET栅极驱动器通过启用功能提供增强的控制。无论输入引脚的状态如何，激活的高使能引脚都可以被驱动为低电平，以驱动MCP14A0153/4/5的相应输出为低电平。集成的上拉电阻器允许用户使启用引脚保持浮动状态以进行标准操作。

特性

高峰值输出电流：1.5 A（典型值）

4.5伏至18伏

输出级的低击穿/交叉传导电流

11.5 ns内1000 pF（典型）

短延迟时间：25 ns（t_D1)，24 ns（t_D2典型的

低电源电流：750 A（典型）

低电压阈值输入和启用

磁滞

闩锁保护：可承受500 mA反向电流

现在的

8导联MSOP

8引线SOIC

8引线2x3 TDFN

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Inverting
Maximum Supply Voltage (V)	18
Peak Source Output (A)	1.5
Peak Sink Output (A)	1.5
Source Resistance (Ω)	4.5
Sink Resistance (Ω)	3
Propagation Delay t<sub>D1</sub> (ns)	32
Propagation Delay t<sub>D2</sub> (ns)	24
Rise Time (t<sub>R</sub>, ns)	11
Fall Time (t<sub>F</sub>, ns)	10
Capacitive Load Drive	1000 pF in 11.5 ns
