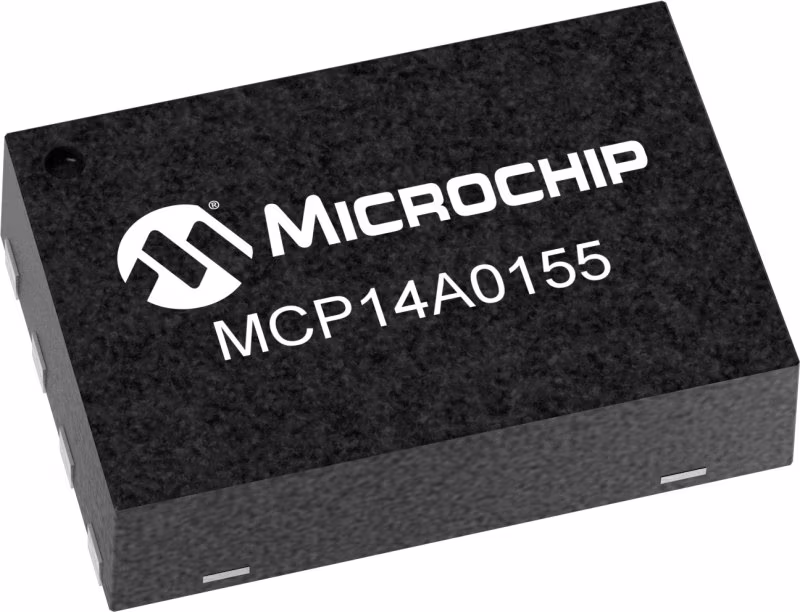

Microchip微芯 MCP14A0155 产品介绍
2026-04-14
0次
说明
MCP14A0153/4/5 MOSFET栅极驱动器能够提供高达1.5A的峰值电流，同时从单个4.5V到18V电源工作。有三种输出配置可用：
MCP14A0153：双反转
MCP14A0154：双非反相
MCP14A0155：一个反向，一个非反向
这些MOSFET栅极驱动器具有低击穿电流、匹配的上升和下降时间以及短的传播延迟，这使它们成为高开关频率应用的理想选择。
MCP14A0153/4/5 MOSFET栅极驱动器通过启用功能提供增强的控制。无论输入引脚的状态如何，激活的高使能引脚都可以被驱动为低电平，以驱动MCP14A0153/4/5的相应输出为低电平。集成的上拉电阻器允许用户使启用引脚保持浮动状态以进行标准操作。
特性
参数
类型 | 描述 |
MOSFET Driver Type | Low Side |
Configuration | Complimentary |
Maximum Supply Voltage (V) | 18 |
Peak Source Output (A) | 1.5 |
Peak Sink Output (A) | 1.5 |
Source Resistance (Ω) | 4.5 |
Sink Resistance (Ω) | 3 |
Propagation Delay t<sub>D1</sub> (ns) | 32 |
Propagation Delay t<sub>D2</sub> (ns) | 24 |
Rise Time (t<sub>R</sub>, ns) | 11 |
Fall Time (t<sub>F</sub>, ns) | 10 |
Capacitive Load Drive | 1000 pF in 11.5 ns |
