Microchip微芯_TC426_产品介绍

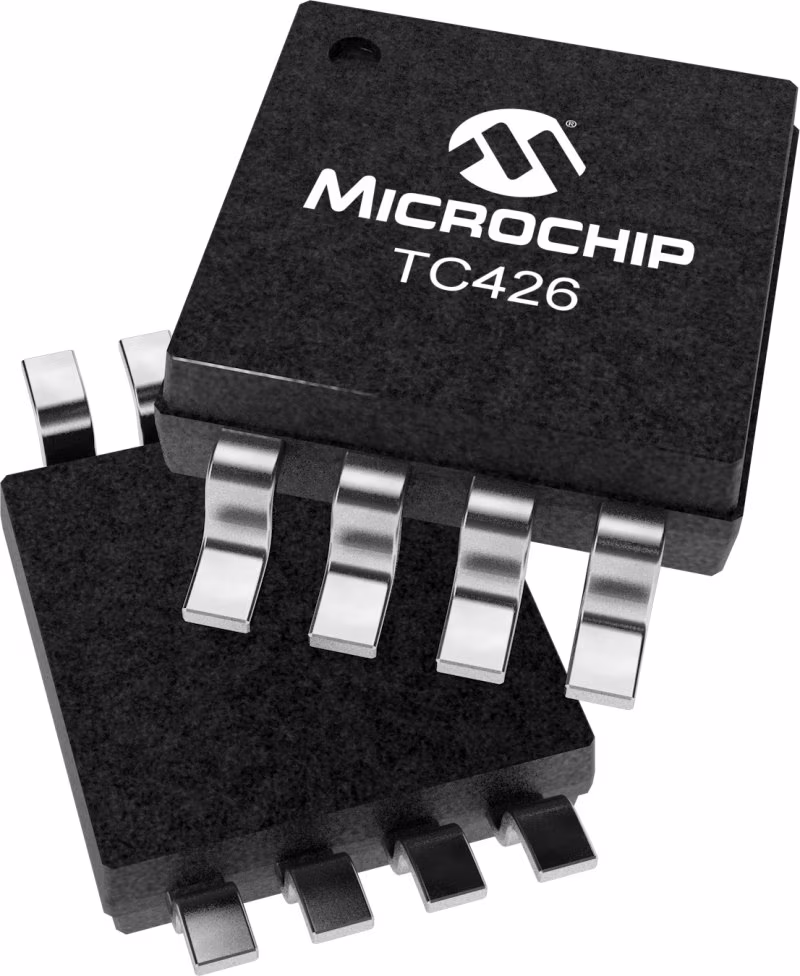

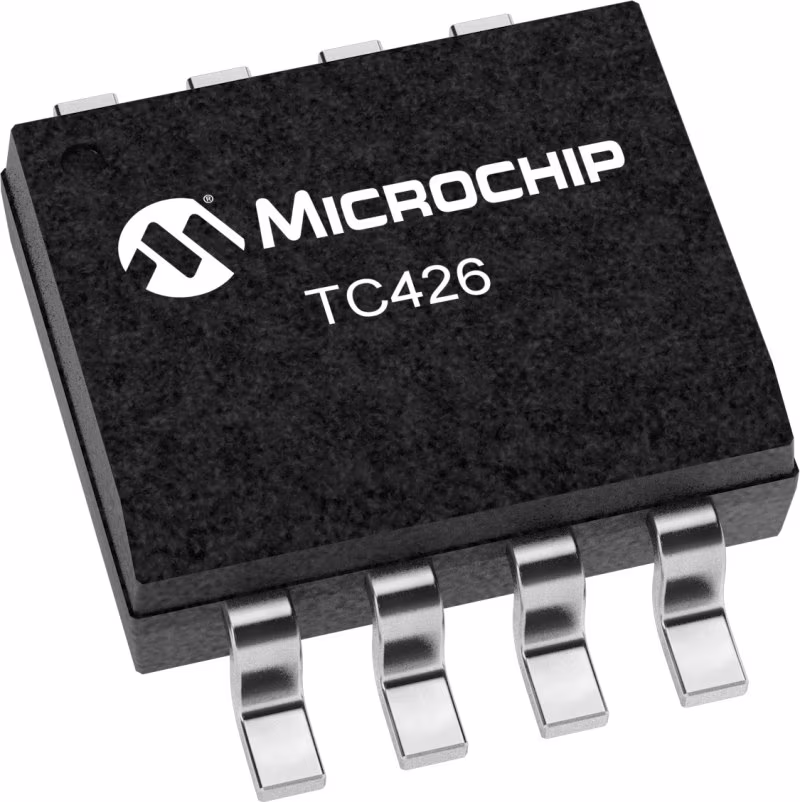

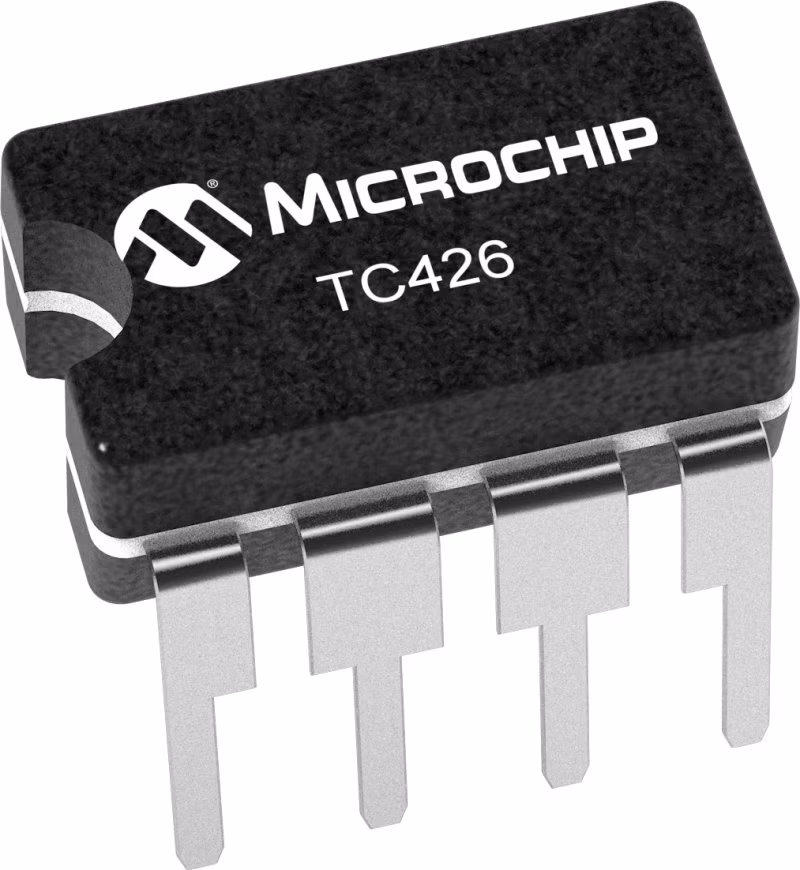

Microchip微芯 TC426 产品介绍

2026-04-14 0次

说明

TC426/TC427/TC428是双CMOS高速栅极驱动器。TTL/CMOS输入电压电平被转换为轨对轨输出电压电平摆动。CMOS输出在接地或正极电源的25 mV范围内。低阻抗、高电流栅极驱动器输出在30ns内摆动1000pF负载18V。独特的电流和电压驱动特性使TC426/TC427/TC428成为理想的功率MOSFET栅极驱动器、线路驱动器和DC-DC转换器构建块。输入逻辑信号可以等于电源电压。低输入电流1µA，使CMOS/双极开关模式电源控制IC以及集电极开路模拟比较器的直接接口成为可能。静态电源电流最大为8mA。TC426需要引脚兼容双极DS0026器件的1/5电流。这在具有功率效率约束的DC-DC转换器应用和高频开关模式电源应用中是重要的。当以100kHz驱动1000pF负载18V时，静态电流通常为6mA。

TC426：反转

TC427：非反相

TC428：反相和非反相

特性

高速开关（C_L=1000 pF）：30 ns

高峰值输出电流：1.5 A

高输出电压摆动：V_DD−25 mV，GND+25 mV

低输入电流（逻辑“0”或“1”）：1 mA

TTL/CMOS输入兼容

提供反相和非反相配置

宽工作电源电压：4.5 V至18 V

输入低：400µA

输入高：8 mA

单一供应操作

低输出阻抗：6岛

防闩锁：耐受>500 mA反向电流

ESD保护：2 kV

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Inverting
Maximum Supply Voltage (V)	18
Peak Source Output (A)	1.5
Peak Sink Output (A)	1.5
Source Resistance (Ω)	15
Sink Resistance (Ω)	10
Propagation Delay t<sub>D1</sub> (ns)	50
Propagation Delay t<sub>D2</sub> (ns)	75
Rise Time (t<sub>R</sub>, ns)	30
Fall Time (t<sub>F</sub>, ns)	30
Capacitive Load Drive	1000 pF in 30 ns
