Microchip微芯_TC427_产品介绍

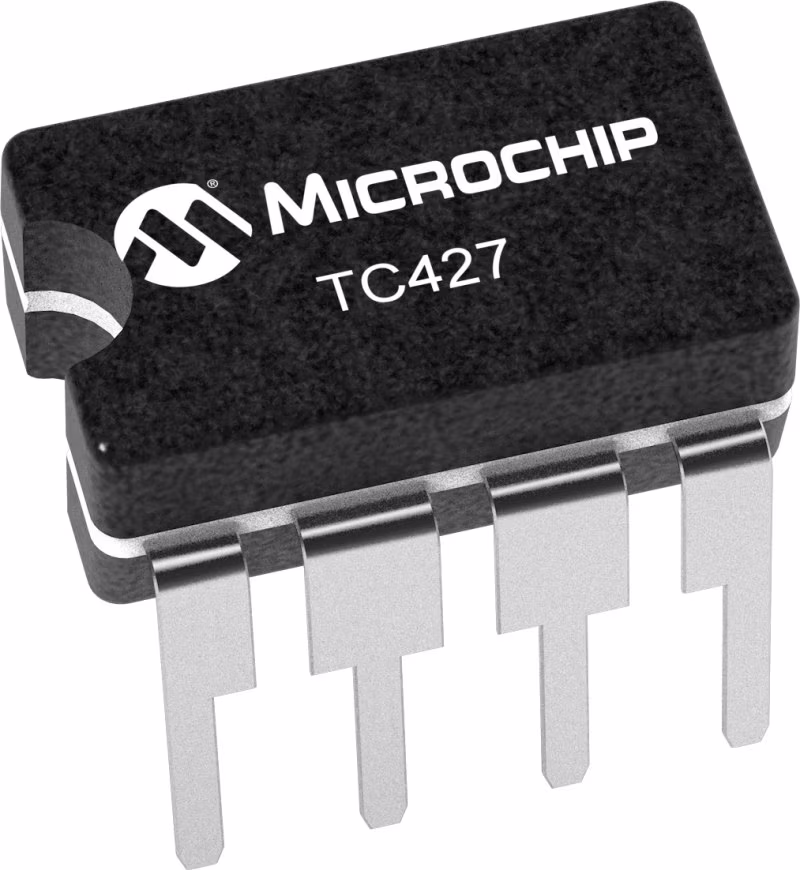

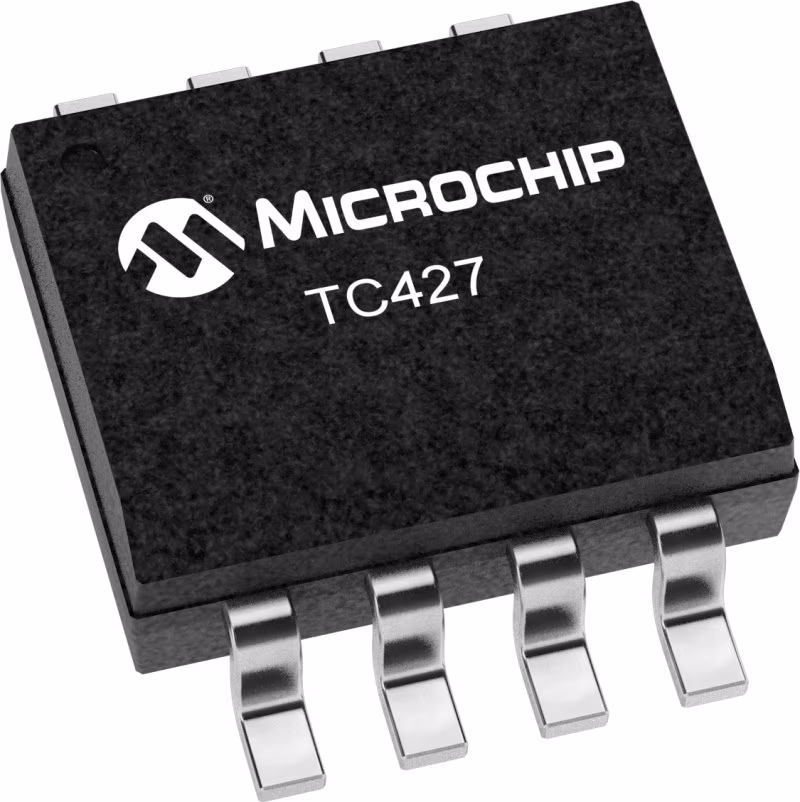

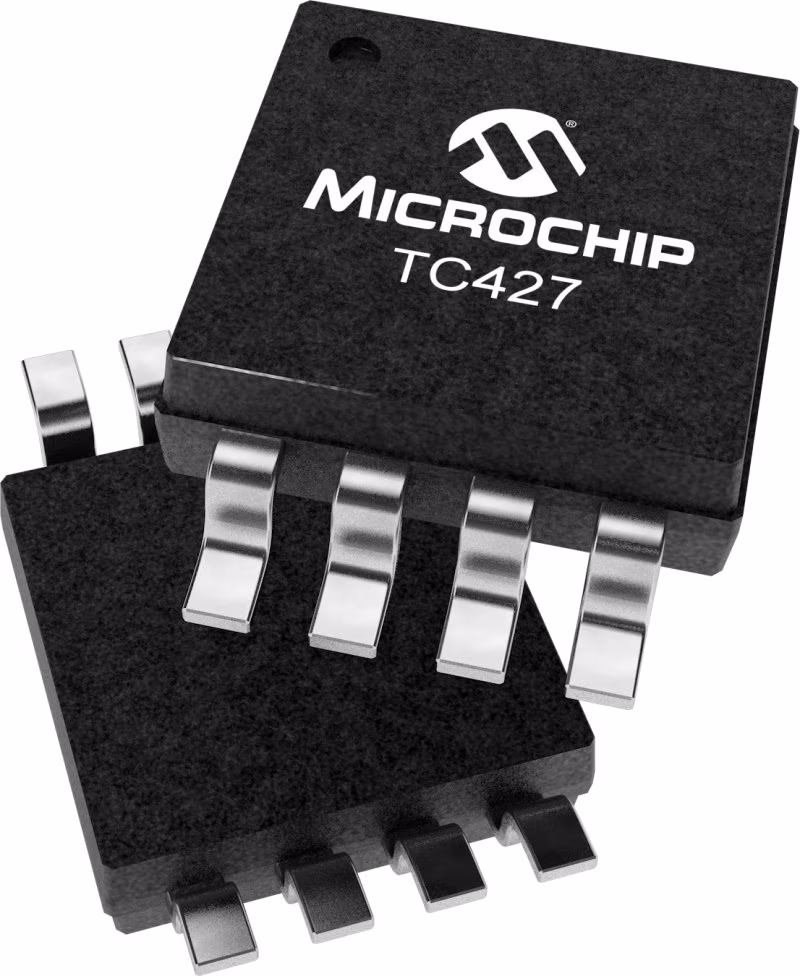

Microchip微芯 TC427 产品介绍

2026-04-14 0次

说明

TC426/TC427/TC428是双CMOS高速栅极驱动器。TTL/CMOS输入电压电平被转换为轨对轨输出电压电平摆动。CMOS输出在接地或正极电源的25 mV范围内。低阻抗、高电流栅极驱动器输出在30ns内摆动1000pF负载18V。独特的电流和电压驱动特性使TC426/TC427/TC428成为理想的功率MOSFET栅极驱动器、线路驱动器和DC-DC转换器构建块。输入逻辑信号可以等于电源电压。低输入电流1µA，使CMOS/双极开关模式电源控制IC以及集电极开路模拟比较器的直接接口成为可能。静态电源电流最大为8mA。TC426需要引脚兼容双极DS0026器件的1/5电流。这在具有功率效率约束的DC-DC转换器应用和高频开关模式电源应用中是重要的。当以100kHz驱动1000pF负载18V时，静态电流通常为6mA。

TC426：反转

TC427：非反相

TC428：反相和非反相

特性

高速开关（C_L=1000 pF）：30 ns

高峰值输出电流：1.5 A

高输出电压摆动：V_DD−25 mV，GND+25 mV

低输入电流（逻辑“0”或“1”）：1 mA

TTL/CMOS输入兼容

提供反相和非反相配置

宽工作电源电压：4.5 V至18 V

输入低：400µA

输入高：8 mA

单一供应操作

低输出阻抗：6岛

DS0026和MMH0026的等效引脚

防闩锁：耐受>500 mA反向电流

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Non-Inverting
Maximum Supply Voltage (V)	18
Peak Source Output (A)	1.5
Peak Sink Output (A)	1.5
Source Resistance (Ω)	15
Sink Resistance (Ω)	10
Propagation Delay t<sub>D1</sub> (ns)	50
Propagation Delay t<sub>D2</sub> (ns)	75
Rise Time (t<sub>R</sub>, ns)	30
Fall Time (t<sub>F</sub>, ns)	30
Capacitive Load Drive	1,000 pF in 30 ns
