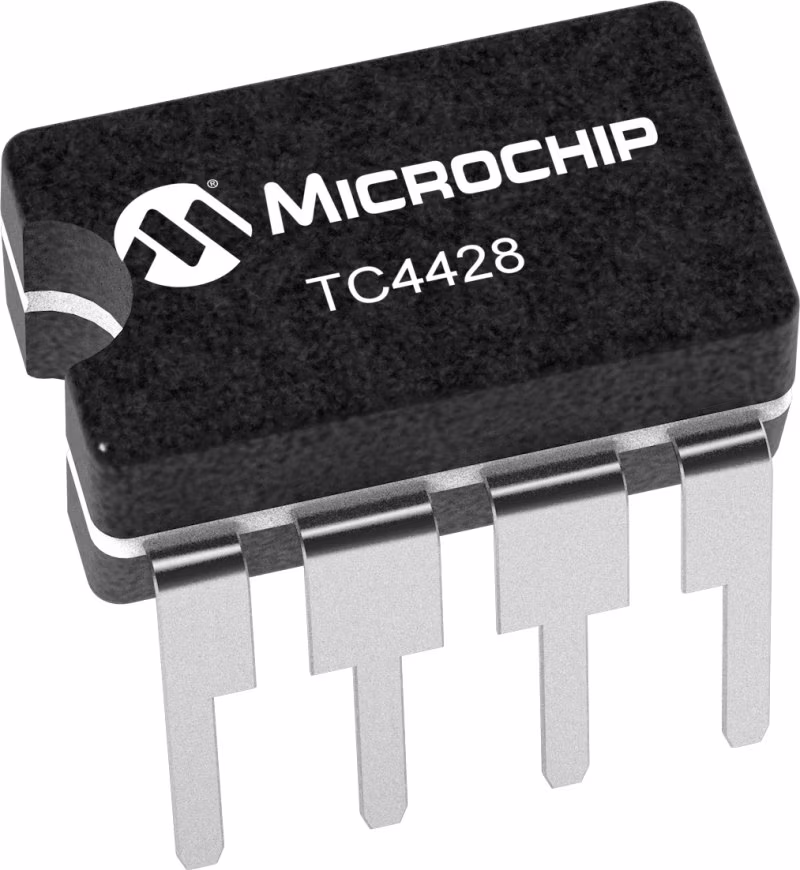

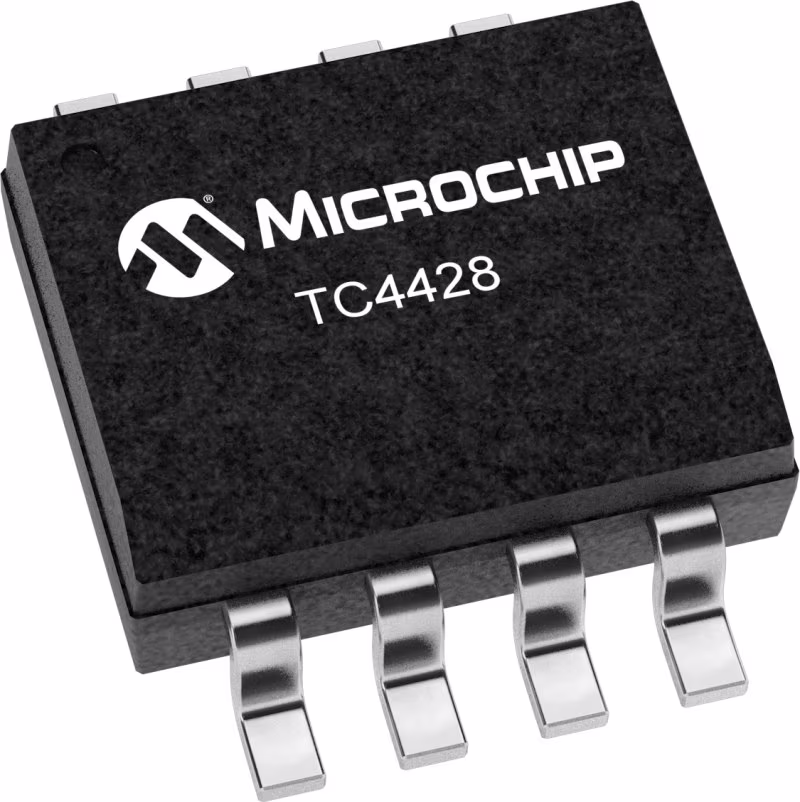

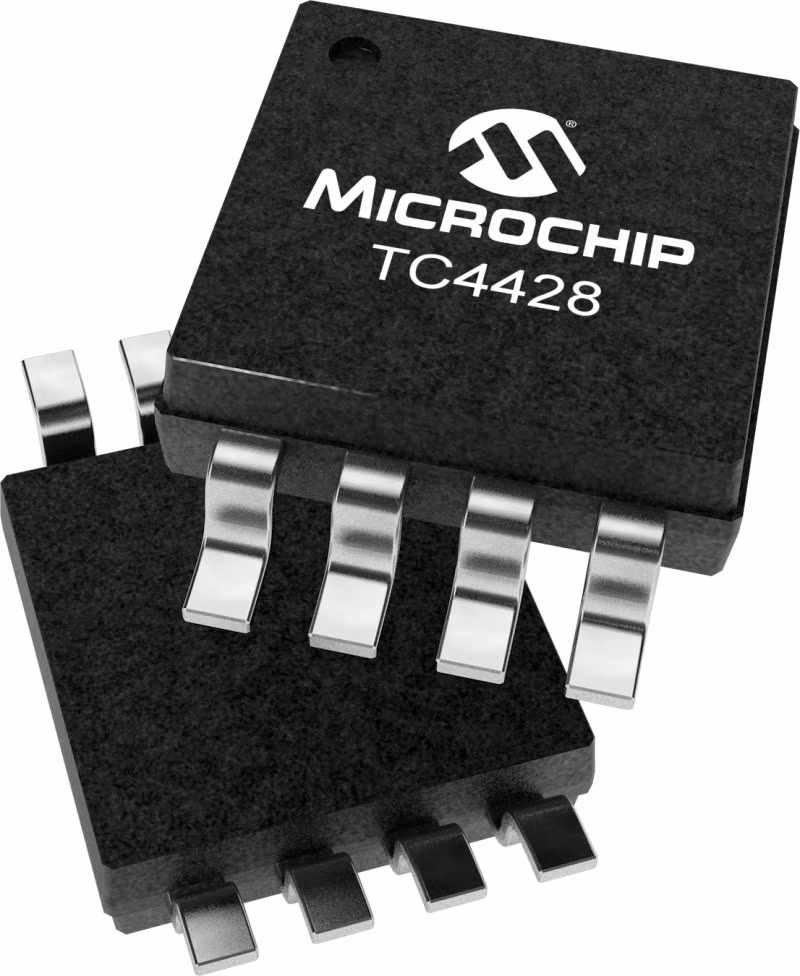

Microchip微芯 TC4428 产品介绍

2026-04-14 0次

说明

TC4426/4427/4428是早期TC426/427/428系列缓冲器/栅极驱动器的改进版本（与之引脚兼容）。它们在额定功率和电压范围内的任何条件下都不会锁住。当接地引脚上出现高达5V的噪声尖峰（任意极性）时，它们不会受到损坏。它们可以在没有损坏或逻辑混乱的情况下接受高达500毫安的反向电流（任意极性）被强制返回其输出。所有端子都受到高达2kV静电放电的完全保护。作为MOSFET栅极驱动器，TC4426/4427/4428可以在25 ns内轻松切换1000 pF栅极电容，并在导通和截止状态下提供足够低的阻抗，以确保MOSFET的预期状态不会受到大瞬变的影响。但是，推荐的引脚兼容驱动程序是TC4426A/27A/28A。这些栅极驱动器具有匹配的输入到输出前沿和下降沿延迟，t_D1和t_D2，用于处理25ns范围内的短持续时间脉冲。它们与TC4426/27/28引脚兼容。

特性

宽工作范围：4.5 V至18 V

高电容负载驱动能力：25 ns内1000 pF（典型）

短延迟时间：40 ns（典型）

电源电压变化时的一致延迟时间

带逻辑“1”输入：4.5 mA

带逻辑“0”输入：400µA

低输出阻抗：7岛（典型）

闩锁保护：将耐受>500 mA反向电流，低至-5 V

输入将承受负输入

ESD保护：2 kV HBM

引脚与TC426/27/28相同

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Complimentary
Maximum Supply Voltage (V)	18
Peak Source Output (A)	1.5
Peak Sink Output (A)	1.5
Source Resistance (Ω)	10
Sink Resistance (Ω)	10
Propagation Delay t<sub>D1</sub> (ns)	20
Propagation Delay t<sub>D2</sub> (ns)	40
Rise Time (t<sub>R</sub>, ns)	25
Fall Time (t<sub>F</sub>, ns)	25
Capacitive Load Drive	1,000 pF in 25 ns
