正在供货
说明

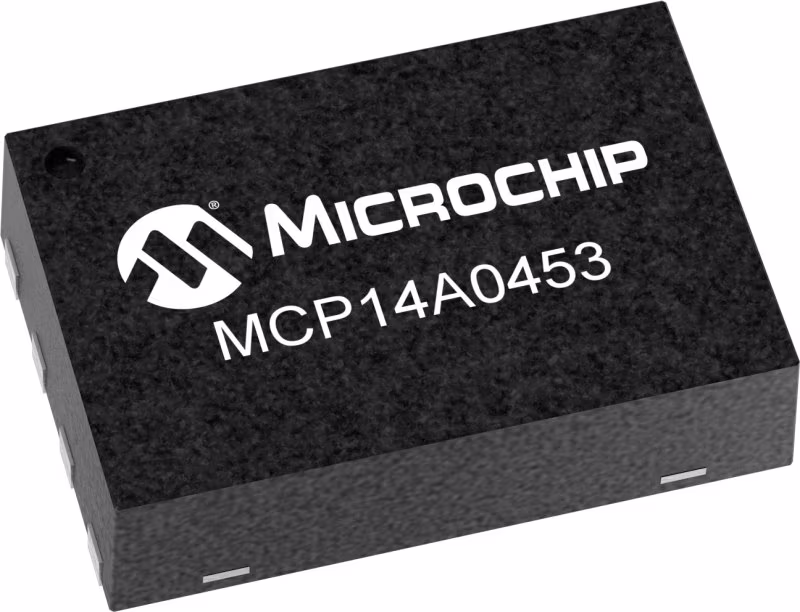

MCP14A0453/4/5器件是双输出高速MOSFET栅极驱动器，能够提供高达4.5A的峰值电流，同时从单个4.5V到18V电源工作。有三种输出配置可用：
MCP14A0453：反转
MCP14A0454：非反转
MCP14A0455：免费（一个反向和一个非反向
这些器件具有低击穿电流、快速上升和下降时间以及短传播延迟的特点，这使它们成为高开关频率应用的理想选择。MCP14A0453/4/5系列MOSFET栅极驱动器器件提供增强的控制和启用功能。无论输入引脚的状态如何，激活的高使能引脚都可以被驱动为低电平，以驱动MCP14A0453/4/5的输出为低电平。集成上拉电阻器允许用户将使能引脚保持浮动状态以进行标准操作。这些设备在其额定功率和电压范围内的任何条件下都具有高度的防闩锁性能。它们可以接受高达500毫安的反向电流，这些电流被强制返回到它们的输出中，而不会损坏或逻辑混乱。所有端子都受到充分保护，不受高达2 kV（HBM）和200 V（MM）的静电放电（ESD）的影响。
特性
参数
类型 | 描述 |
MOSFET Driver Type | Low Side |
Configuration | Inverting |
Maximum Supply Voltage (V) | 18 |
Peak Source Output (A) | 4.5 |
Peak Sink Output (A) | 4.5 |
Source Resistance (Ω) | 1.7 |
Sink Resistance (Ω) | 1.3 |
Propagation Delay t<sub>D1</sub> (ns) | 16 |
Propagation Delay t<sub>D2</sub> (ns) | 19 |
Rise Time (t<sub>R</sub>, ns) | 12 |
Fall Time (t<sub>F</sub>, ns) | 12 |
Capacitive Load Drive | 2200 pF in 12 ns |
