Microchip微芯_MIC4120_产品介绍

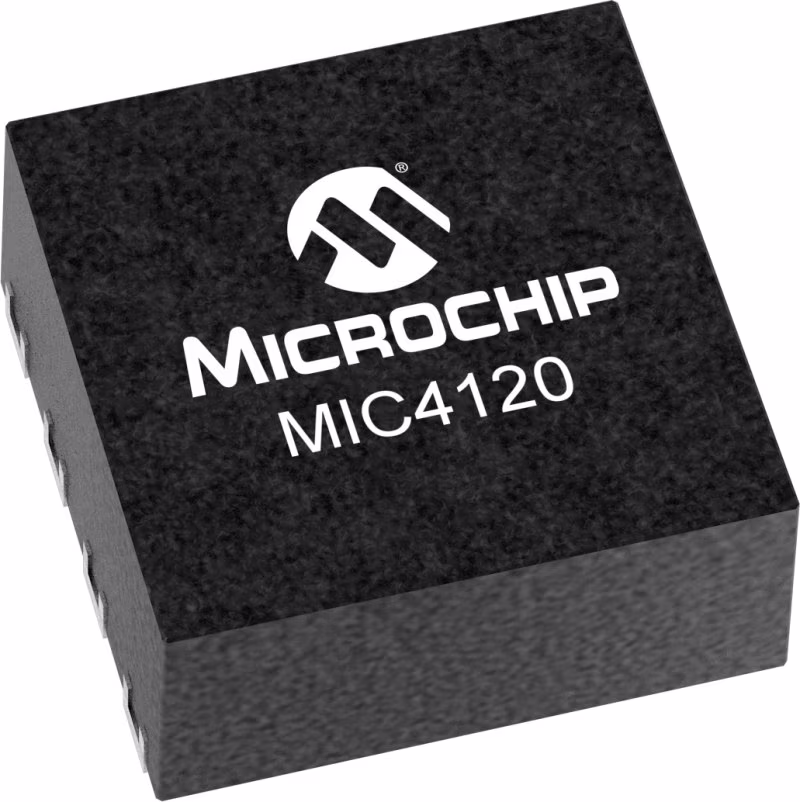

Microchip微芯 MIC4120 产品介绍

2026-04-14 0次

说明

MIC4120和MIC4129 MOSFET栅极驱动器坚固、高效且易于使用。MIC4129是反相MOSFET栅极驱动器，而MIC4120是非反相驱动器。MIC4120和MIC4129是MIC4420和MIC4429的改进版本。它们能够提供6A（峰值）输出，并可以以改进的安全操作裕度驱动最大的MOSFET。MIC4120/4129接受从2.4 V到VS的任何逻辑输入，无需外部加速电容器或电阻器网络。专有电路允许输入在不损坏零件的情况下负向摆动5 V。额外的电路可以防止静电放电造成的损坏。MIC4120/4129驱动器可以替换三个或多个分立组件，减少PCB面积要求，简化产品设计，降低组装成本。现代BiCMOS/DMOS结构保证了闩锁的自由度。轨对轨摆动能力确保在上电/断电顺序期间MOSFET有足够的栅极电压。

特性

CMOS结构

闩锁保护：将承受>200 mA的反向输出电流

逻辑输入可承受高达5V的负摆幅

匹配的上升和下降时间为25 ns

6 A时的高峰值输出电流

4.5 V至20 V的宽工作范围

10000 pF的高电容负载驱动

典型55 ns的低延迟时间

2.4 V至V的任何电压的逻辑高输入_S

6 pF时的低等效输入电容（典型值）

低电源电流为450µA，逻辑1输入

低输出阻抗为2.5岛

输出电压在接地或V的25 mV范围内摆动_S

暴露的背面衬垫封装可减少热量

ePad SOIC-8L（_{青年成就组织}=58°C/W）

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Non-Inverting
Maximum Supply Voltage (V)	20
Peak Source Output (A)	6
Peak Sink Output (A)	6
Source Resistance (Ω)	5
Sink Resistance (Ω)	5
Propagation Delay t<sub>D1</sub> (ns)	45
Propagation Delay t<sub>D2</sub> (ns)	50
Rise Time (t<sub>R</sub>, ns)	12
Fall Time (t<sub>F</sub>, ns)	13
Capacitive Load Drive	2,200 pF in 12 ns
