Microchip微芯_TC4429_产品介绍

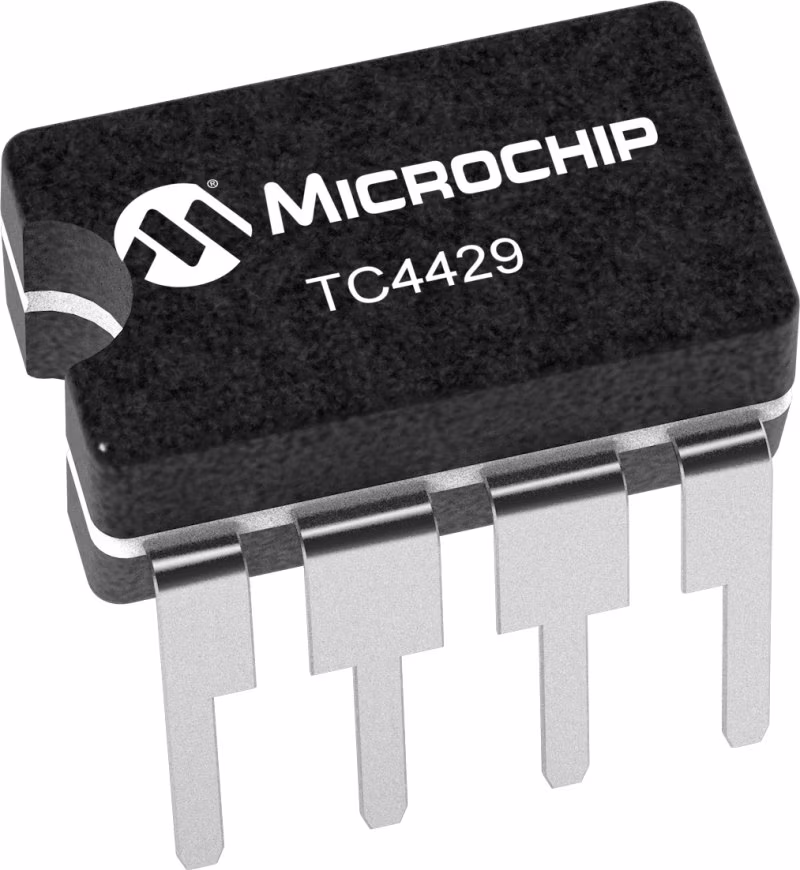

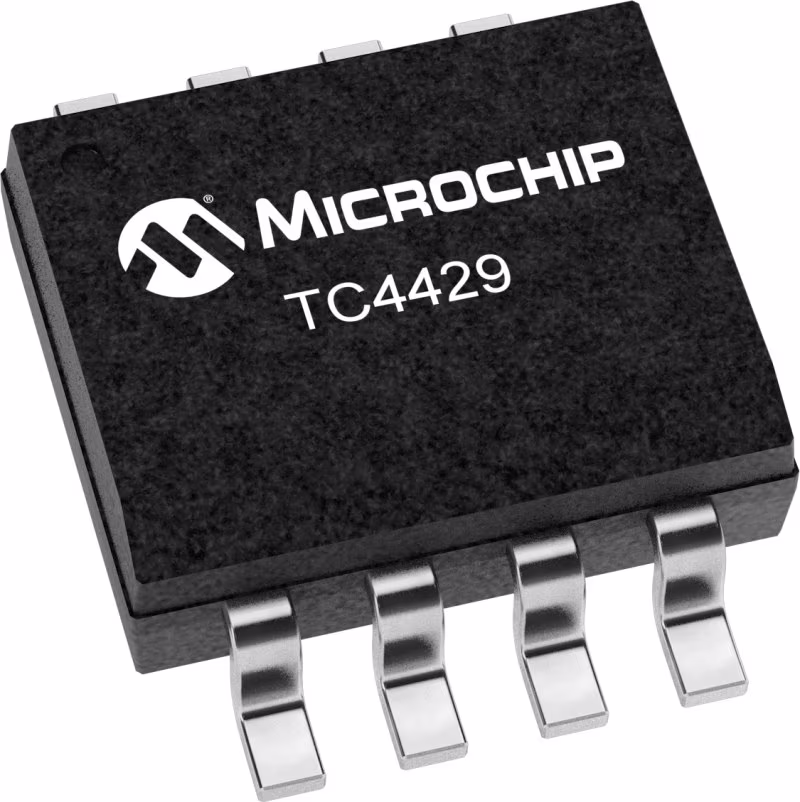

Microchip微芯 TC4429 产品介绍

2026-04-14 0次

说明

TC4420/4429是6A（峰值）单输出MOSFET栅极驱动器。TC4429是反相栅极驱动器（引脚与TC429兼容），而TC4420是非反相栅极驱动器。与双极驱动器相比，这些栅极驱动器是用CMOS制造的，用于更低的功率、更有效的操作。这两种设备都具有TTL兼容输入，可以驱动高达VDD+0.3V或低至-5V，而不会对设备造成干扰或损坏。这消除了对外部电平移位电路及其相关成本和尺寸的需要。输出摆幅为轨对轨，确保更好的驱动电压裕度，尤其是在通电/断电顺序期间。在可用电源范围内，传播延迟时间仅为55ns（典型），输出上升和下降时间仅为25ns（典型的）到2500pF。与其他栅极驱动器不同，TC4420/4429实际上是防闩锁的。它们取代了三个或三个以上的分立元件，节省了PCB面积和零件，提高了整个系统的可靠性。

特性

闩锁保护：可承受>1.5 A

反向输出电流

逻辑输入将承受高达5V的负摆动

匹配的上升和下降时间：25 ns

宽工作范围：4.5 V至18 V

高电容负载驱动器：10000 pF

短延迟时间：55 ns（典型）

逻辑高输入，任何电压：2.4 V至VDD

逻辑“1”输入的低电源电流：450µA

低输出阻抗：2.5岛

输出电压摆动至接地或V的25 mV以内_DD

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Inverting
Maximum Supply Voltage (V)	18
Peak Source Output (A)	6
Peak Sink Output (A)	6
Source Resistance (Ω)	2.8
Sink Resistance (Ω)	2.5
Propagation Delay t<sub>D1</sub> (ns)	55
Propagation Delay t<sub>D2</sub> (ns)	55
Rise Time (t<sub>R</sub>, ns)	25
Fall Time (t<sub>F</sub>, ns)	25
Capacitive Load Drive	2,500 pF in 25 ns
