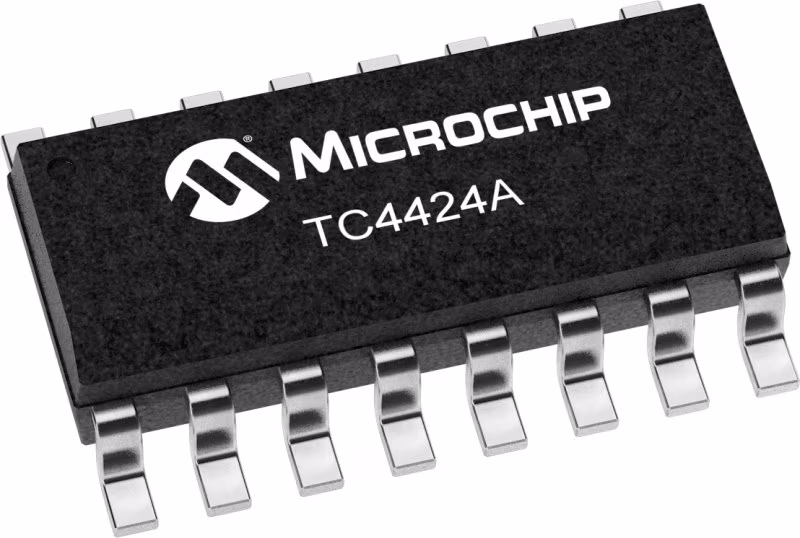

Microchip微芯 TC4424A 产品介绍
2026-04-14
0次
说明
TC4423A/4244A/4425A是一系列双3A输出MOSFET栅极驱动器，它们是能够驱动大型MOSFET和绝缘栅双极晶体管（IGBT）的大电流缓冲器/驱动器。TC4423A/4244A/4425A具有匹配的前沿和下降沿传播延迟时间，并且具有非常低的交叉导通电流，这有助于最小化这些器件的总体功耗。该系列是早期TC4423/4424/4425驱动程序系列的改进版本。新系列具有更高的峰值输出电流驱动能力、匹配的上升/下降时间和传播延迟时间。该系列增加了8引脚SOIC封装选项，8引脚DFN封装选项为驱动更重的电容或电阻负载提供了更高的功耗能力。
特性
参数
类型 | 描述 |
MOSFET Driver Type | Low Side |
Configuration | Non-Inverting |
Maximum Supply Voltage (V) | 18 |
Peak Source Output (A) | 3 |
Peak Sink Output (A) | 3 |
Source Resistance (Ω) | 2.2 |
Sink Resistance (Ω) | 2.8 |
Propagation Delay t<sub>D1</sub> (ns) | 40 |
Propagation Delay t<sub>D2</sub> (ns) | 41 |
Rise Time (t<sub>R</sub>, ns) | 12 |
Fall Time (t<sub>F</sub>, ns) | 12 |
Capacitive Load Drive | 1,800 pF in 12 ns |
