Microchip微芯_MIC4123_产品介绍

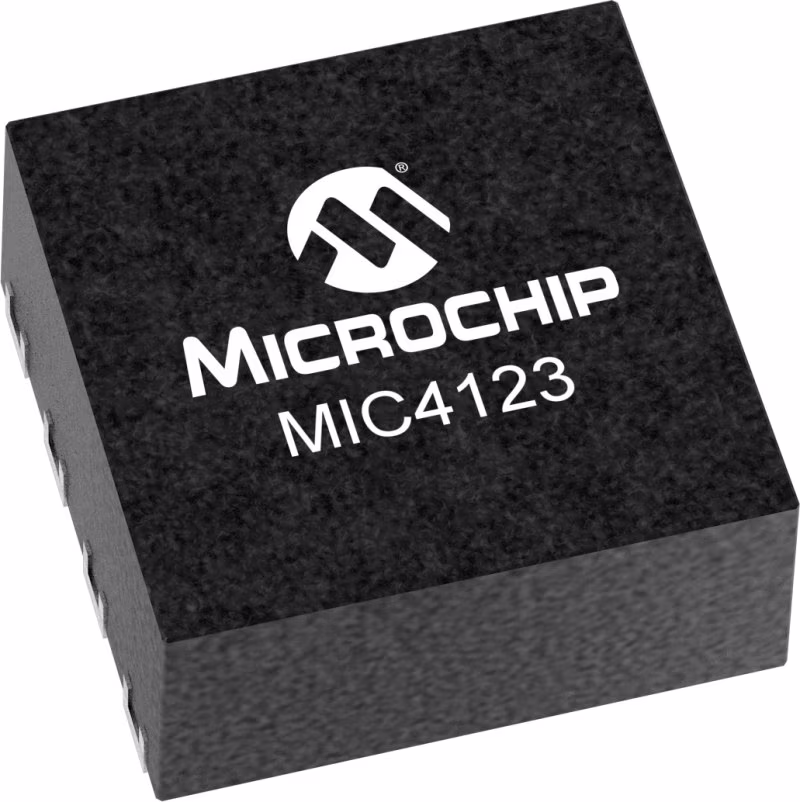

Microchip微芯 MIC4123 产品介绍

2026-04-14 0次

说明

MIC4123/4124/4125系列是高度可靠的BiCMOS/DMOS缓冲器/驱动器/MOSFET栅极驱动器。它们是MIC4126/4127/4128的更高输出电流版本，是MIC4426/4427/4428的改进版本。这三个族都是引脚兼容的。MIC4123/4124/4125栅极驱动器能够在比其前代产品更苛刻的电气环境中提供可靠的服务。它们在额定功率和电压范围内的任何条件下都不会闩锁。它们可以在接地引脚上承受高达5V的噪声尖峰，无论其极性如何。它们可以在没有损坏或逻辑混乱的情况下接受高达半安培的反向电流（任意极性），迫使其返回输出。MIC4123/4124/4125系列驱动器比目前可用的其他CMOS或双极驱动器更易于使用、操作更灵活、更宽容。它们的BiCMOS/DMOS结构消耗最小的功率，并提供轨对轨电压波动。MIC4123/4124/4125栅极驱动器主要用于驱动功率MOSFET，适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载（电容、电阻或电感）。重载时钟线、同轴电缆或压电换能器就是一些例子。唯一已知的负载限制是驱动器中耗散的总功率必须保持在封装的最大功率耗散极限内。

特性

可靠、低功耗双极/CMOS/DMOS结构

闩锁保护至>200 mA反向电流

逻辑输入可承受-5 V的摆动

高3 A峰值输出电流

4.5 V至20 V的宽工作范围

在25 ns内驱动1800 pF电容

短<5 0 ns典型延迟时间

与电源电压变化一致的延迟时间

匹配的上升和下降时间

TTL逻辑输入与电源电压无关

低等效6pF输入电容

低供电电流

3.5 mA，带逻辑1输入

350µA，逻辑0输入

低2.3典型输出阻抗

输出电压在接地或VS的25 mV范围内波动。

'426/7/8-、'426/7/8、'4426/7/8兼容引脚

反相、非反相和差分配置

暴露的背面衬垫封装降低热量ePad SOIC-8L（JA=58°C/W）4mm x 4mm MLF®-8L（JA=45°C/W

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Inverting
Maximum Supply Voltage (V)	20
Peak Source Output (A)	3
Peak Sink Output (A)	3
Source Resistance (Ω)	5
Sink Resistance (Ω)	5
Propagation Delay t<sub>D1</sub> (ns)	44
Propagation Delay t<sub>D2</sub> (ns)	59
Rise Time (t<sub>R</sub>, ns)	11
Fall Time (t<sub>F</sub>, ns)	11
Capacitive Load Drive	1,800 pF in 11 ns
