Microchip微芯_MIC4224_产品介绍

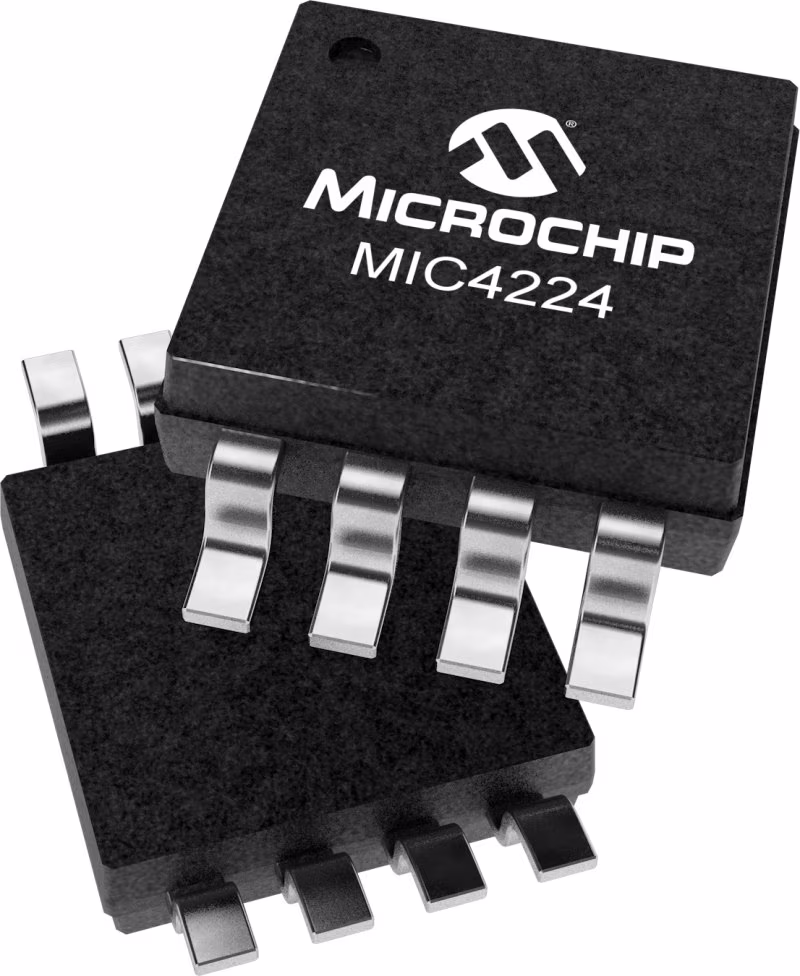

Microchip微芯 MIC4224 产品介绍

2026-04-14 0次

说明

MIC4223/MIC4224/MIC4225是一个双4A、高速、低侧MOSFET栅极驱动器系列，具有逻辑电平驱动器使能功能。这些器件是在双极/CMOS/DMOS（BCD）工艺上制造的，并且在4.5V到18V的电源电压下工作。器件并联双极和CMOS输出级架构在整个MOSFET-Miller区域提供高电流，允许驱动器从12V电源吸收和源出4A的峰值电流，并在15ns以下快速充电和放电2000pF的负载电容，同时允许输出在0.3V的范围内摆动_DD以及0.16V的接地电压。MIC4223/MIC4224/MIC4225栅极驱动器和使能输入具有独立于电源电压的TTL和CMOS逻辑电平阈值。每个驱动器都有一个专用的有源高启用输入，该输入在内部被拉高至V_DD通过100 k岛，如果不需要禁用驱动器输出，则允许引脚不连接。驱动器输入被设计为防止接地反弹，并被保护为在-40 mA时承受-5 V的电压摆动。驱动器输出也被保护为承受500 mA的反向电流。MIC4223/MIC4224/MIC4225有三种配置，使用行业标准引脚输出；双反转（MIC4223）、双非反转（MIC4214）和互补（MIC4225）。它们有8引脚SOIC和热增强型ePadD 8引脚MSOP，支持-40°C至+125°C的工作结温度。

特性

4.5 V至18 V电源电压工作范围

高峰值源/汇电流

VDD=8 V时±3 A

VDD=12 V时±4 A

2000 pF负载时15 ns/15 ns的上升和下降时间

25 ns/35 ns（上升/下降）输入传播延迟

20 ns/45 ns（上升/下降）启用传播延迟

具有100 k岛上拉的主动高驱动启用输入

CMOS和TTL逻辑输入和启用阈值与电源电压无关

驱动器输入保护在-40 mA时为-5 V

输出闭锁保护至>500 mA反向电流

具有两种封装选项的行业标准引脚

ePad MSOP-8（_{青年成就组织}=60°C/W）

8引脚SOIC（_{青年成就组织}=120°C/W）

提供双反转（MIC4223）、双非反转（MIC422 4）和互补（MIC4225）

并联通道双输出驱动

-40°C至+125°C工作结温度范围

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Non-Inverting
Maximum Supply Voltage (V)	18
Peak Source Output (A)	4
Peak Sink Output (A)	4
Source Resistance (Ω)	30
Sink Resistance (Ω)	16
Propagation Delay t<sub>D1</sub> (ns)	25
Propagation Delay t<sub>D2</sub> (ns)	35
Rise Time (t<sub>R</sub>, ns)	15
Fall Time (t<sub>F</sub>, ns)	15
Capacitive Load Drive	2000 pF in 15 ns
