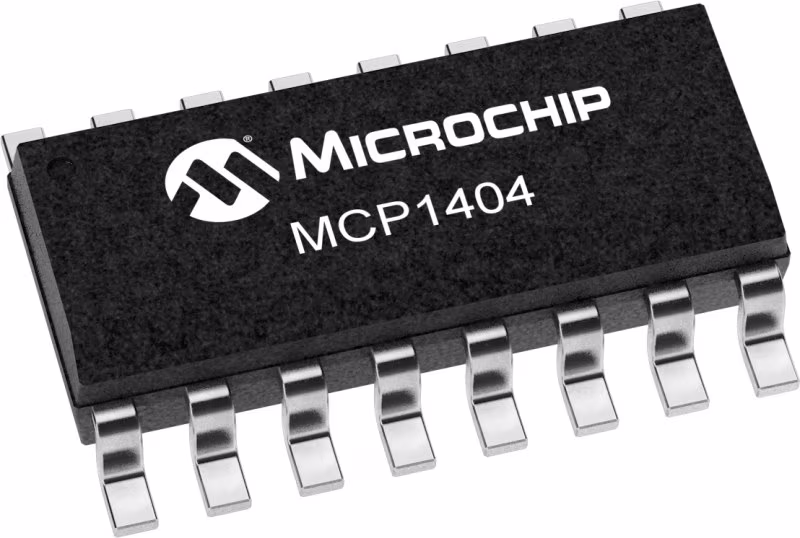

Microchip微芯 MCP1404 产品介绍

2026-04-14 0次

说明

MCP1403/4/5器件是一系列4.5A双输出缓冲器/MOSFET栅极驱动器。作为MOSFET栅极驱动器，MCP1403/4/5可以在28纳秒（最大）以下轻松充电2200 pF的栅极电容。输入是TTL/CMOS兼容的，并在高输入电平和低输入电平之间提供300mV的滞后，这允许它从缓慢的上升和下降信号中被驱动，并提供抗噪声性。

特性

高峰值输出电流：4.5 A（典型值）

输出级的低击穿/交叉传导电流

宽输入电源工作范围：4.5 V至18 V

2200 pF，15 ns（典型值）

34 ns（典型值）内5600 pF

短延迟时间：40 ns（典型值）

带逻辑“1”输入-1.0 mA（典型值）

带逻辑“1”输入-150µA（典型值）

闩锁保护：将承受1.5 A反向电流

低输出阻抗：2.2岛（典型值）

逻辑输入将承受高达5V的负波动

封装：8引脚SOIC、PDIP、8引脚6x5 DFN和16引脚SOIC

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Non-Inverting
Maximum Supply Voltage (V)	18
Peak Source Output (A)	4.5
Peak Sink Output (A)	4.5
Source Resistance (Ω)	2.2
Sink Resistance (Ω)	2.8
Propagation Delay t<sub>D1</sub> (ns)	40
Propagation Delay t<sub>D2</sub> (ns)	40
Rise Time (t<sub>R</sub>, ns)	15
Fall Time (t<sub>F</sub>, ns)	18
Capacitive Load Drive	2,200 pF in 15 ns
