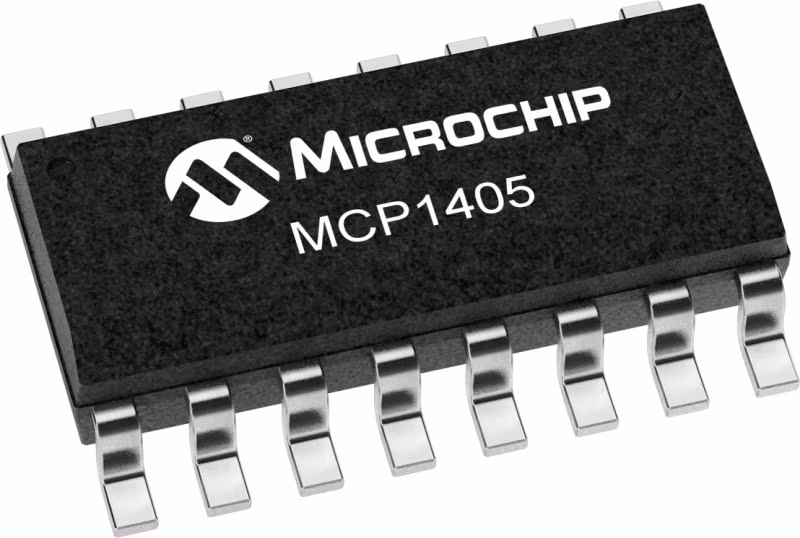

Microchip微芯 MCP1405 产品介绍

2026-04-14 0次

说明

MCP1403/4/5器件是一个4.5 a的双输出缓冲器/MOSFET栅极驱动器系列。作为MOSFET栅极驱动器，MCP1403/4/5可以在28 ns（最大值）以下轻松充电2200 pF的栅极电容。输入是TTL/CMOS兼容的，并在高输入电平和低输入电平之间提供300mV的滞后，这允许它从缓慢的上升和下降信号中被驱动，并提供抗噪声性。

特性

高峰值输出电流：4.5 A（典型值）

每个驱动器的独立启用功能

输出级的低击穿/交叉传导电流

宽输入电源工作范围：4.5 V至18 V

2200 pF，15 ns（典型值）

34 ns（典型值）内5600 pF

短延迟时间：40 ns（典型值）

带逻辑“1”输入-1.0 mA（典型值）

带逻辑“1”输入-150µA（典型值）

低输出阻抗：2.2岛（典型值）

闩锁保护：可承受1.5 A反向电流

逻辑输入将承受高达5V的负波动

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Complimentary
Maximum Supply Voltage (V)	18
Peak Source Output (A)	4.5
Peak Sink Output (A)	4.5
Source Resistance (Ω)	2.2
Sink Resistance (Ω)	2.8
Propagation Delay t<sub>D1</sub> (ns)	40
Propagation Delay t<sub>D2</sub> (ns)	40
Rise Time (t<sub>R</sub>, ns)	15
Fall Time (t<sub>F</sub>, ns)	18
Capacitive Load Drive	2200 pF in 15 ns
