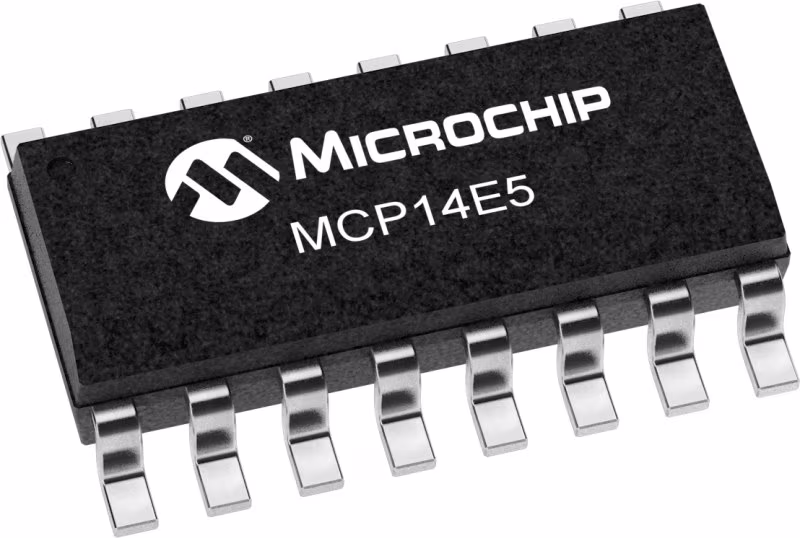

MCP14E3/E4/E5器件是一个4 a双输出MOSFET栅极驱动器系列，每个输出具有单独的使能功能。这些MOSFET栅极驱动器，MCP14E3/E4/E5可以在低于15ns（典型）的时间内对2200pF的栅极电容进行充电。输入是TTL/CMOS兼容的，在高输入电平和低输入电平之间具有300mV的滞后，提供抗噪声性，同时允许设备从缓慢的上升和下降信号中驱动。MCP14E3提供双反相输出，MCP14E4提供双非反相输出，而MCP14E5提供互补输出。

特性

高峰值输出电流：4 A（典型）

双输出驱动器，每个驱动器具有独立的启用功能

输出级的低击穿/交叉导通电流

宽输入电源工作范围：4.5 V至18 V

15 ns内2200 pF（典型）

26 ns内5600 pF（典型）

短延迟时间：50 ns（典型）

低输出阻抗：3.0岛（典型）

闩锁保护：可承受1.5 A反向电流

输入与TTL/CMOS兼容，可承受高达5V的负波动

ESD保护：4 kV

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Complimentary
Maximum Supply Voltage (V)	18
Peak Source Output (A)	4
Peak Sink Output (A)	4
Source Resistance (Ω)	2.5
Sink Resistance (Ω)	2.5
Propagation Delay t<sub>D1</sub> (ns)	46
Propagation Delay t<sub>D2</sub> (ns)	50
Rise Time (t<sub>R</sub>, ns)	15
Fall Time (t<sub>F</sub>, ns)	18
Capacitive Load Drive	2200 pF in 15 ns
