Microchip微芯_TC4425_产品介绍

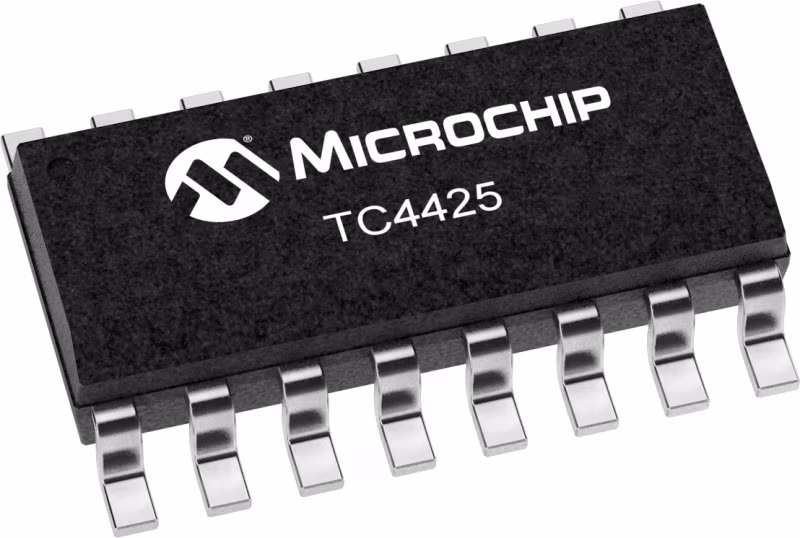

Microchip微芯 TC4425 产品介绍

2026-04-14 0次

说明

TC4423/4424/4425是新的TC4426/4427/4428缓冲/栅极驱动器的更高输出电流版本，而这些驱动器又是早期TC426/427/428系列的改进版本。这三个族都是引脚兼容的。TC4423/4424/4425驱动器能够在比其前身要求更高的电气环境中提供可靠的服务。尽管TC4423/4424/4425驱动器主要用于驱动功率MOSFET，但它同样适用于驱动任何其他负载（电容、电阻或电感），这些负载需要能够产生高峰值电流和快速开关时间的低阻抗驱动器。例如，重负载时钟线、同轴电缆或压电换能器都可以由TC4423/4424/4425驱动。唯一已知的负载限制是驱动器中耗散的总功率必须保持在封装的最大功率耗散极限内。

特性

宽工作范围：4.5 V至18 V

高电容负载驱动能力：25 ns内1800 pF

短延迟时间：＜40 ns（典型）

匹配的上升/下降时间

带逻辑“1”输入：3.5 mA

带逻辑“0”输入：350µA

低输出阻抗：3.5岛（典型）

闩锁保护：将承受1.5 A反向电流

逻辑输入将承受高达5V的负摆动

引脚与TC1426/27/28和TC4426/27/28相同

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Complimentary
Maximum Supply Voltage (V)	18
Peak Source Output (A)	3
Peak Sink Output (A)	3
Source Resistance (Ω)	5
Sink Resistance (Ω)	5
Propagation Delay t<sub>D1</sub> (ns)	75
Propagation Delay t<sub>D2</sub> (ns)	75
Rise Time (t<sub>R</sub>, ns)	25
Fall Time (t<sub>F</sub>, ns)	25
Capacitive Load Drive	1, 800 pF in 25 ns
