说明

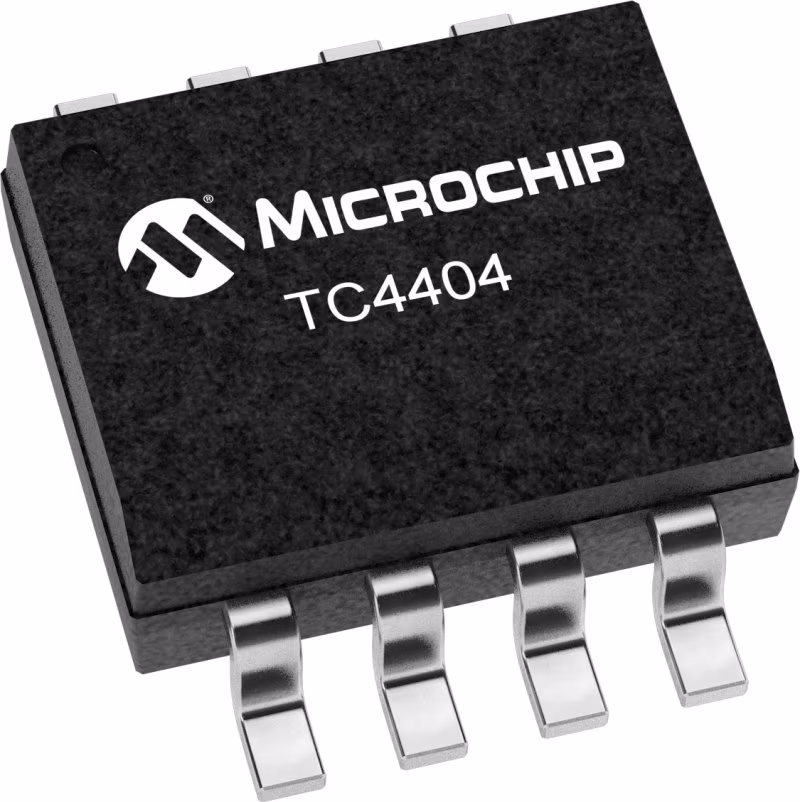

TC4404和TC4405是用互补MOS输出构建的CMOS缓冲栅极驱动器，其中图腾柱输出的漏极被分开，从而可以对输出的上拉和下拉部分进行单独的连接。这允许在上拉和/或下拉部分中插入漏极限流电阻器，允许用户定义电容性负载的上升和下降速率；或者在驱动电阻负载时减小输出摆幅，或者在驱动双极晶体管时限制基极电流。在没有电阻器的情况下，1000 pF负载的最小上升和下降时间将小于30 ns。没有上限。对于电机控制应用中的驱动MOSFET，其中需要慢速导通/快速关断操作，这些器件优于先前使用的在驱动器输出和MOSFET之间添加二极管-电阻器组合的技术，因为它们允许精确控制导通，同时保持快速关断和关断器件的最大噪声抗扰度。当用于驱动双极晶体管时，这些驱动器保持了其他微芯片驱动器所共有的高速。它们允许插入基极限流电阻器，同时为快速关断提供单独的半输出。通过正确定位电阻器，可以驱动NPN或PNP晶体管。对于在低功率状态下驱动许多负载，这些驱动器由于消除了输出级中的击穿电流，在更高的频率下所需的功率明显更低，并且有助于满足低功率预算。因为输出中的两个漏极都不依赖于另一个，所以这些器件也可以用作开放漏极缓冲器/驱动器，其中两个漏极都在一个器件中可用，从而最大限度地减少芯片数量。未使用的开放式排水管应返回到其设备电源连接的供电轨（下拉至地面，上拉至V_DD)，以防止静电损坏。此外，在使用定时电阻器或其他限制交叉电流的方式的情况下，类似的漏极可以并联以获得更大的载流容量。这些设备是为在最苛刻的电气环境中运行而设计的。它们在额定功率和电压范围内的任何条件下都不会锁住；当任一极性的高达5V的噪声尖峰出现在它们的接地引脚上时，它们不会受到损坏；并且它们可以在没有损坏或逻辑混乱的情况下接受高达500mA的反向电流（任意极性）被强迫回到它们的输出中。所有端子都得到充分保护，不受高达2 kV的静电放电的影响。

特性

参数
