Microchip微芯_TC4467_产品介绍

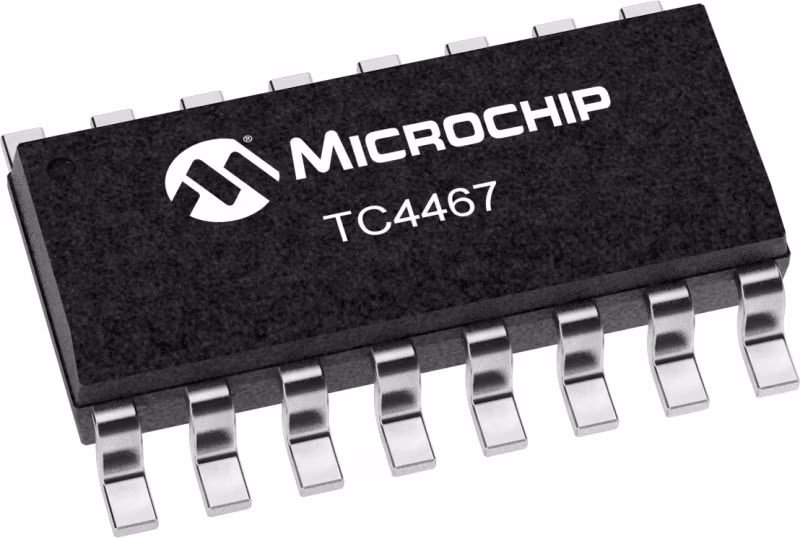

Microchip微芯 TC4467 产品介绍

2026-04-14 0次

说明

TC446x系列四输出CMOS缓冲/栅极驱动器是我们早期单输出和双输出栅极驱动器的扩展。每个门驱动器都配备了一个双输入逻辑门，以增加灵活性。TC446x驱动器可以向以接地为基准的负载提供高达250毫安的电源。重载时钟线、同轴电缆和压电换能器都可以使用446x系列驱动器轻松驱动。对负载的唯一限制是IC中的总功耗必须保持在封装的功耗限制内。TC446x系列在其额定功率和电压范围内的任何条件下都不会闩锁。当地线上出现高达5V的噪声尖峰（任一极性）时，它们不会受到损坏。它们可以接受高达半安培的感应反冲电流（任意极性）进入其输出，而不会损坏或逻辑混乱。此外，所有端子都受到保护，防止ESD达到至少2kV。

特性

宽工作范围：4.5 V至18 V

对称上升和下降时间：25 ns

短而相等的延迟时间：75 ns

防闩锁。耐受500 mA感应反冲

3种输入逻辑选择：AND/NAND/AND+Inv

所有引脚上的2 kV ESD保护

C版本：0°C至+70°C

E版本：-40°C至+85°C

M版本：-55°C至+125°C

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Dual Inputs
Maximum Supply Voltage (V)	18
Peak Source Output (A)	1.2
Peak Sink Output (A)	1.2
Source Resistance (Ω)	10
Sink Resistance (Ω)	10
Propagation Delay t<sub>D1</sub> (ns)	40
Propagation Delay t<sub>D2</sub> (ns)	40
Rise Time (t<sub>R</sub>, ns)	15
Fall Time (t<sub>F</sub>, ns)	15
Capacitive Load Drive	470 pF in 15 ns
