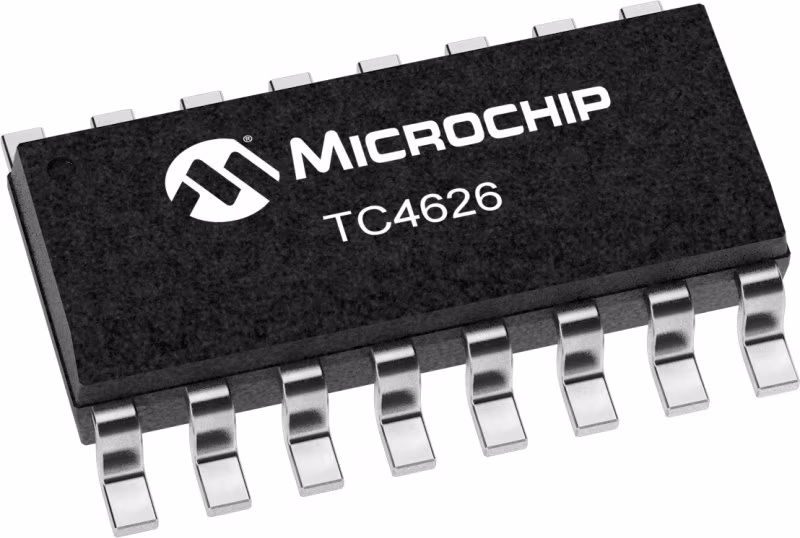

TC4626

正在供货

带电压三重器的1.5A MOSFET栅极驱动器

Microchip微芯 TC4626 产品介绍

2026-04-14 0次

说明

TC4626/4627是带有板载升压电路的单CMOS高速栅极驱动器。这些部件在4到6 V的输入电源电压下工作。内部升压器将产生V_促进电势高达12 V，高于V_在.这个V_促进不受调节，因此其电压取决于输入V_DD电压和输出驱动负载要求。当V时，内部欠压锁定（UVLO）电路将输出保持在低状态_促进降至7.8 V以下。V时启用输出_促进高于11.3V。

特性

带车载升压器的电源驱动器

低IDD:<4 mA

小封装：8引脚PDIP

欠压电路

快速上升-下降时间：＜40 ns@1000 pF

轨下输入保护，欠压锁定（UVLO）

参数

类型	描述
MOSFET Driver Type	Low Side
Configuration	Inverting
Maximum Supply Voltage (V)	6
Peak Source Output (A)	1.5
Peak Sink Output (A)	1.5
Source Resistance (Ω)	10
Sink Resistance (Ω)	8
Propagation Delay t<sub>D1</sub> (ns)	35
Propagation Delay t<sub>D2</sub> (ns)	45
Rise Time (t<sub>R</sub>, ns)	33
Fall Time (t<sub>F</sub>, ns)	27
Capacitive Load Drive	1000 pF in 40 ns
