Microchip微芯 MCP14700 产品介绍

2026-04-14 0次

说明

MCP14700是一款高速同步MOSFET栅极驱动器，旨在优化驱动高侧和低侧N沟道MOSFET。

MCP14700具有两个PWM输入，以允许独立控制外部N沟道MOSFET。由于没有内部交叉条件保护电路，可以严格控制外部MOSFET死区时间，从而实现更高效的系统或独特的电机控制算法。

PWM输入的转换阈值通常在上升的PWM输入信号上为1.6V，并且通常在下降的PWM输出信号上为1.0V。这使得MCP14700非常适合使用3.0V TTL/CMOS逻辑的控制器。PWM输入被内部拉低。

MCP14700设备的HIGHDR和LOWDR源电流能力通常为2A峰值。虽然HIGHDR通常可以吸收2A的峰值，但LOWDR通常可以接收3.5A的峰值。低电阻上拉和下拉驱动器允许MCP14700在通常10ns内快速转换3300 pF负载。用于高端驱动器的引导是在内部实现的，这允许降低系统成本和设计复杂性。

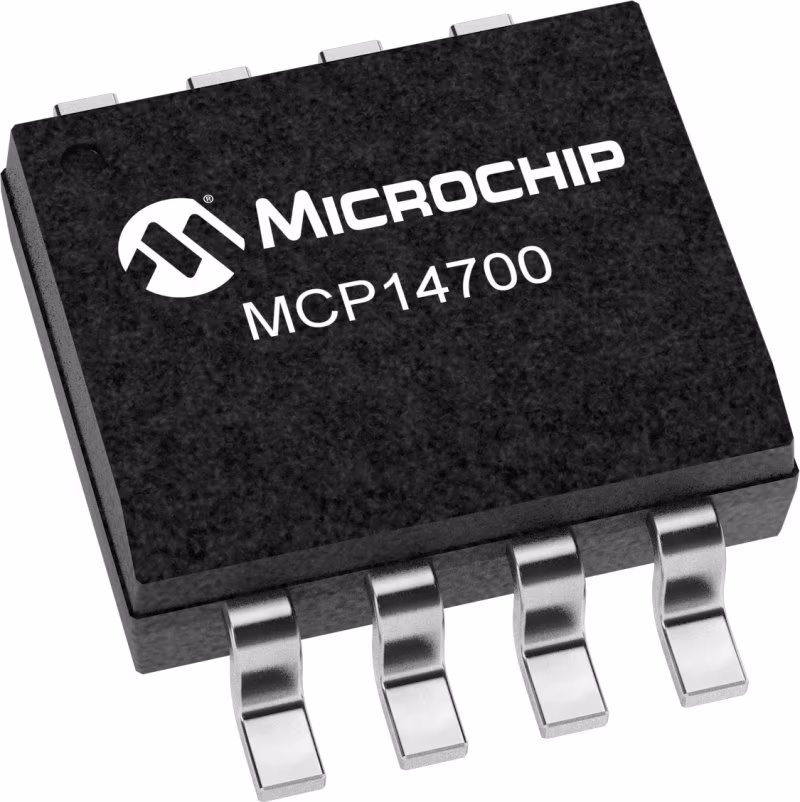

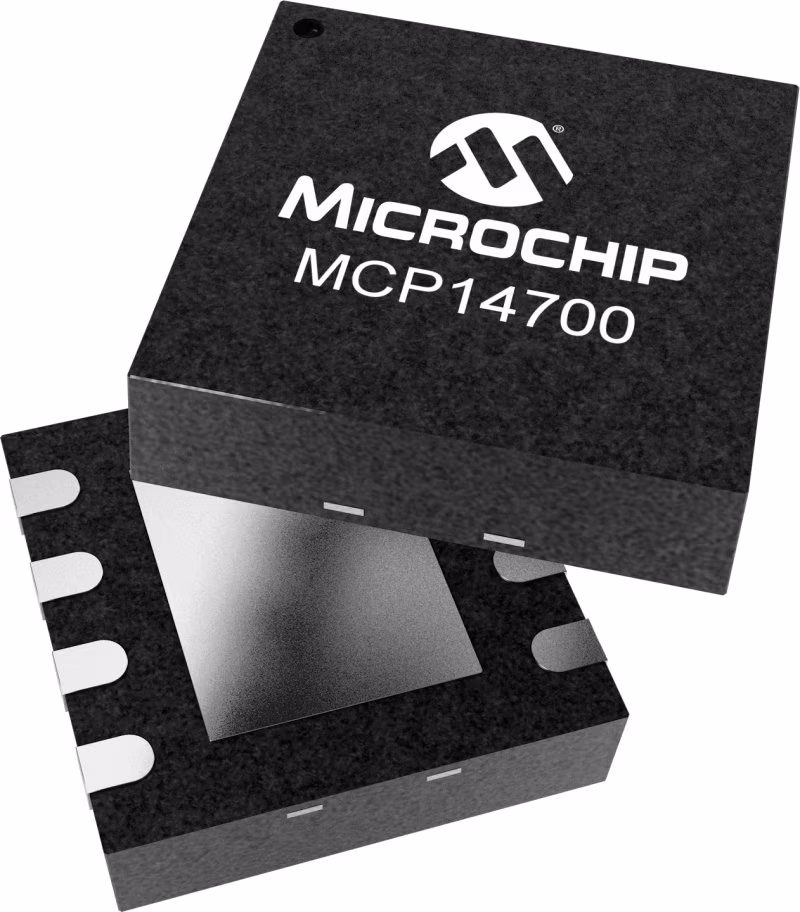

MCP14700可采用体宽为150密耳的表面安装8引脚SOIC封装和8引脚3 x 3 mm DFN封装。

特性

用于高压侧和低压侧栅极驱动的独立PWM输入控制

输入与dsPIC兼容

10.0 ns时为3300 pF（典型值）

低电源电流：80µA（典型值）

内部引导阻塞设备

支持浮动高端驱动

8引线表面安装SOIC，150密耳主体

8导线3mmX3mm D

参数

类型	描述
MOSFET Driver Type	Synchronous
Configuration	Dual Inputs
Maximum Supply Voltage (V)	5
Peak Source Output (A)	2
Peak Sink Output (A)	2
Source Resistance (Ω)	1
Sink Resistance (Ω)	1
Propagation Delay t<sub>D1</sub> (ns)	15
Propagation Delay t<sub>D2</sub> (ns)	22
Rise Time (t<sub>R</sub>, ns)	10
Fall Time (t<sub>F</sub>, ns)	10
Capacitive Load Drive	3300 pF in 10 ns
