说明

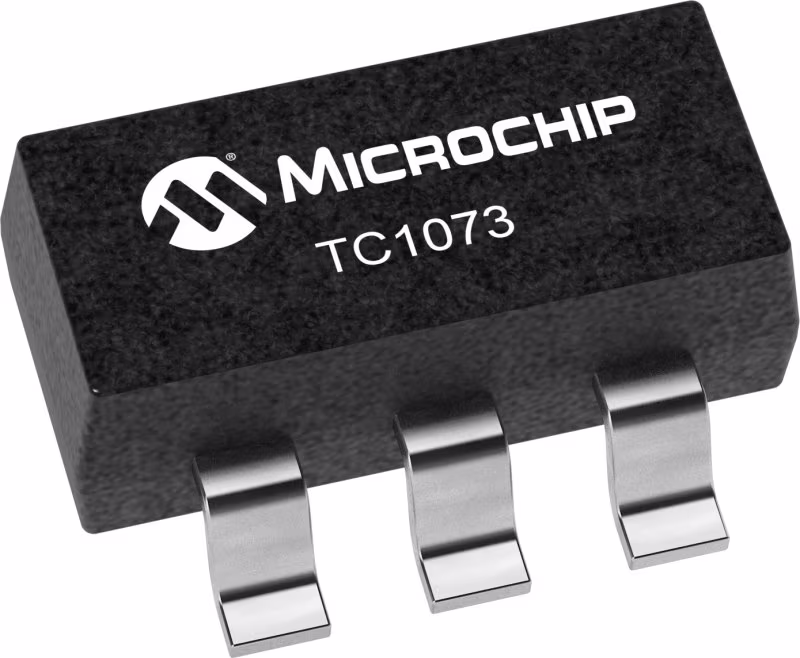

TC1072和TC1073是针对较旧（双极）低压差稳压器的高精度（通常±0.5%）CMOS升级。该器件专门为电池操作系统设计，CMOS结构消除了浪费的接地电流，显著延长了电池寿命。全负载时的总电源电流通常为50µA（比双极型稳压器低20到60倍）。该设备的关键功能包括超低噪声操作（加上可选的旁路输入）；非常低的跌落电压（通常为85 mV，TC1072和180 mV，全负载时为TC1073）和对负载阶跃变化的快速响应。当设备失去调节（由于低输入电压或过大输出电流）时，断言错误输出（error）。ERROR（错误）可用作电池电量不足警告或处理器RESET信号（添加外部RC网络）。电源电流降低到0.5µA（最大值），并且当关闭输入为低时，VOUT和ERROR都被禁用。这些设备包括过温和过流保护。TC1072和TC1073稳定，输出电容器仅为1µF，最大输出电流为50 mA。有关更高输出电流版本，请参阅TC1185、TC1186、TC1187（IOUT=150 mA）和TC1107、TC1108和TC1173（IOUT=300 mA）数据表。

特性

• 极低的接地电流可延长电池寿命！
• 极低跌落电压
• 50 mA和100 mA输出的选择（分别为TC1072和TC1073）
• 高输出电压精度
• 标准或自定义输出电压
• 节能关闭模式
• 错误输出可用作低电量电池
• 检测器或处理器重置生成器
• 用于超静音操作的旁路输入
• 过电流和过温保护
• 双极稳压器的引脚兼容升级
