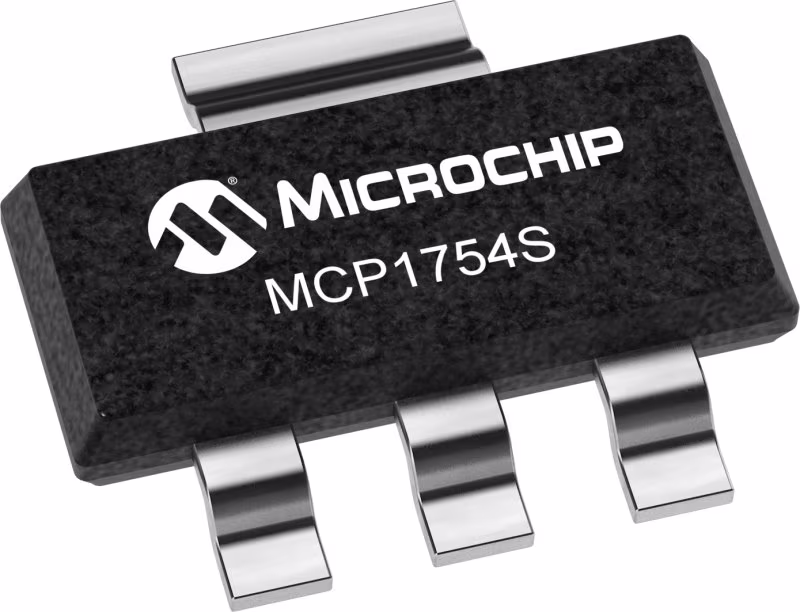

Microchip微芯 MCP1754S 产品介绍
2026-04-14
0次
说明
MCP1754/MCP1754S是一款具有短路电流回流功能的16伏高PSRR电压调节器。MCP1754/MCP1754S调节器提供高达150毫安的电流。输入工作电压范围从3.6V到16V连续，最大绝对电压为18V，是汽车和商用12 VDC系统的理想选择。MCP1754/MCP1754S通常在1kHz下提供72dB的纹波抑制，在GFCI和AFCI断路器设计等AC敏感应用中表现良好。电流折返功能是真正的短路电流折返：在短路条件下，设备电流将逐渐降至30mA。当短路消除后，设备将恢复并继续运行。
特性
- 高PSRR:72 dB@1 kHz典型
- 低56.0µA典型静态电流
- 宽输入工作电压范围：3.6V至160V
- 所有输出电压的150 mA输出电流
- 低跌落电压，300 mV，典型值为150 mA
- 0.4%典型输出电压调节
- 标准输出电压选项（1.8V、2.5V、3.0V、3.3V、5.0V），可根据要求提供其他选项
- 整个温度范围内±2.0%的输出电压公差
- 稳定，最小输出电容为1.0µF
- 真电流折返保护
- 短路保护
- 超温保护
- ESD保护（>4kV HBM）
参数
类型 | 描述 |
Driver Type | Single LDOs |
Line Regulation (%) | 999999 |
Load Regulation(%) | 999999 |
# of Out | 1 |
IOUT #1 Max | 150 |
Rated IOUT Max | 150 |
VIN Min (V) | 3.6 |
VIN Max (V) | 16 |
VOUT (V) | 1.8 2.5 2.8 3.0 3.3 4.0 5.0 |
Voltage Drop Typ (mV) | 300 |
IGND Typ (µA) | 56 |
Tol Typ % | ±0.2 |
PSRR 1 kHz (dB) | 72 |
Soft Start Pin | |
Load Dump | |
Rev Bat | |
Reverse Current Protect |
