Microchip微芯 MCP1825 产品介绍

2026-04-14 0次

说明

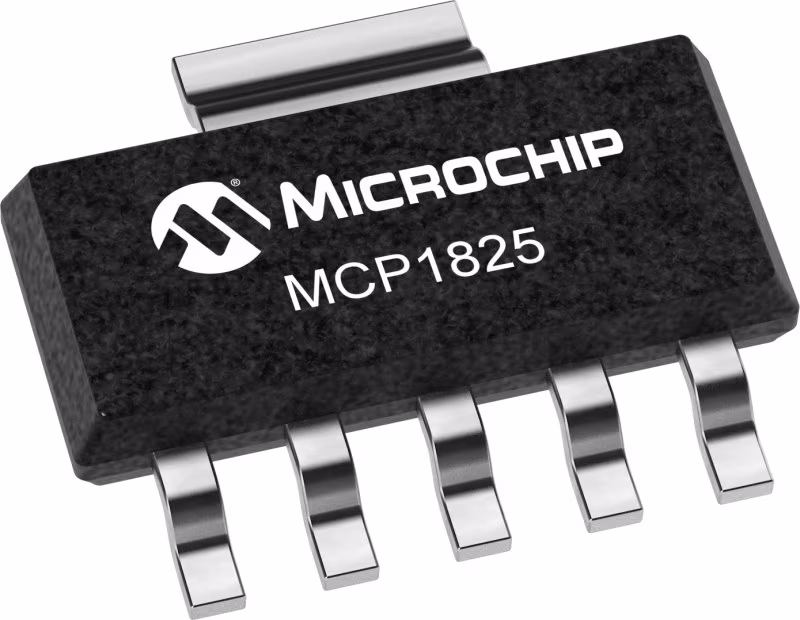

MCP1825/MCP1825S是一款500毫安低压降（LDO）线性调节器，可提供高电流和低输出电压。MCP1825有固定或可调输出电压版本，输出电压范围为0.8V至5.0V。500毫安的输出电流能力与低输出电压能力相结合，使MCP1825成为具有高电流需求的新型低于1.8V输出电压LDO应用的良好选择。MCP1825S是一款3针固定电压型。MCP1825/MCP1825S使用陶瓷输出电容器是稳定的，该电容器固有地提供较低的输出噪声并降低整个调节器解决方案的尺寸和成本。仅需要1°F的输出电容来稳定LDO。

特性

高达500毫安的输出负载电流

低压差：500 mA时典型210 mV

输出电压从0.8V到5.0V，固定和可调

稳定的1.0µF陶瓷输出电容器

具有可调延迟的功率良好输出

低供电电流：120µA（典型值）

低关断电流：0.1µA（典型值）

DFN-8 2x3和SOIC-8无铅封装

参数

类型	描述
Driver Type	Single LDOs
Line Regulation (%)	999999
Load Regulation(%)	999999
# of Out	1
IOUT #1 Max	500
Rated IOUT Max	500
VIN Min (V)	2.1
VIN Max (V)	6
VOUT (V)	0.8 1.2 1.8 2.5 3.0 3.3 5.0
Voltage Drop Typ (mV)	210
IGND Typ (µA)	120
Tol Typ %	±0.5
PSRR 1 kHz (dB)	60
Soft Start Pin
Load Dump
Rev Bat
Reverse Current Protect
