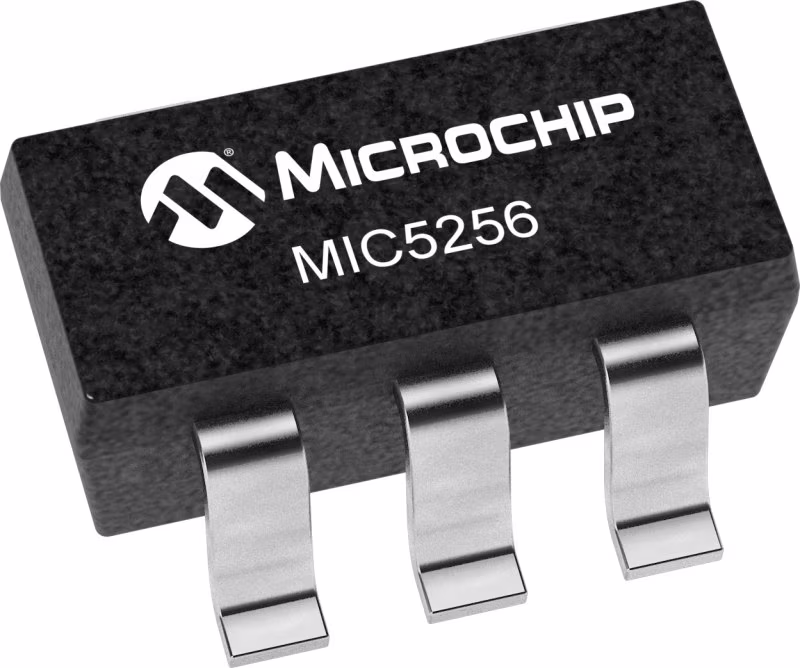

Microchip微芯 MIC5256 产品介绍

2026-04-14 0次

说明

MIC5256是一款高效、精确的CMOS电压调节器。它提供了超过1%的初始精度、极低的压降（通常在150mA时为135mV）和低接地电流（通常为90µA）过载。MIC5256具有一个错误标志，指示输出故障条件，如过电流、热关机和断电。

MIC5256专为手持和电池供电设备设计，提供TTL逻辑兼容的启用引脚。禁用时，功耗几乎降至零。

MIC5256还可与低ESR陶瓷电容器配合使用，减少了电源应用所需的板空间，这在手持无线设备中至关重要。

关键功能包括电流限制、热关机、更快的瞬态响应和加速设备关闭的有源箝位。IttyBitty中可用^Â®SOT-23-5封装和新的Thin SOT-23-5，其提供与标准IttyBitty相同的占地面积^Â®SOT-23-5，但只有1毫米高。MIC5256提供一系列输出电压。

特性

输入电压范围：2.7V至6.0V
薄SOT封装：1mm高
错误标志表示故障状态
陶瓷输出电容器稳定
超低压降：150mA时为135mV
1.0%初始精度
温度过高2.0%
低静态电流：90µA
紧负荷和线路调节
热停堆和限流保护
零关模式电流
TTL逻辑控制使能输入

参数

类型	描述
Driver Type	Single LDOs
Line Regulation (%)	999999
Load Regulation(%)	999999
# of Out	1
IOUT #1 Max	150
Rated IOUT Max	150
VIN Min (V)	2.7
VIN Max (V)	6
VOUT (V)	1.5, 1.8, 2.5, 2.6, 2.7, 2.8, 2.85, 2.9, 3.0, 3.1, 3.3
Voltage Drop Typ (mV)	135
IGND Typ (µA)	90
Tol Typ %	±1
PSRR 1 kHz (dB)	60
Soft Start Pin
Load Dump
Rev Bat
Reverse Current Protect
