说明

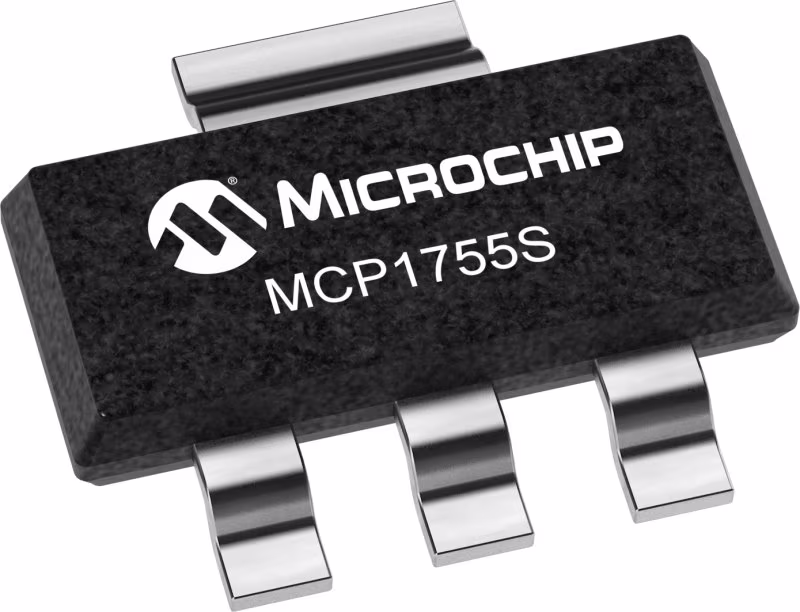

MCP1755/MCP1755S是一款具有短路电流折返功能的16伏高PSRR电压调节器。MCP1755/MCP1755S调节器提供高达300mA的电流。输入工作电压范围从3.6V到16V连续，最大绝对电压为18V，是汽车和商用12 VDC系统的理想选择。MCP1755/MCP1755S通常在1 kHz时提供70 dB的纹波抑制，使该设备成为GFCI和AFCI断路器设计等交流敏感应用的理想选择。电流折返功能是真正的短路电流折返。在短路条件下，设备电流将回落至10mA。当短路消除后，设备将恢复并继续运行。

特性

• 高PSRR：1 kHz时>70 dB（典型值）
• 68.0µA典型静态电流
• 输入工作电压范围：3.6V至160V
• 所有输出电压的300 mA输出电流
• 低跌落电压，300 mA时典型值为300 mV
• 0.85%典型输出电压容差
• 标准输出电压选项（1.8V、2.5V、3.0V、3.3V、5.0V）
• 输出电压范围为1.8V至5.5V，增量为0.1V
• 整个温度范围内±2.0%的输出电压公差
• 稳定，最小输出电容为1.0µF
• 功率良好输出
• 停机输入
• 真电流折返保护
• 短路保护
• 超温保护
