Microchip微芯 MIC5301 产品介绍

2026-04-14 0次

说明

MIC5301是一款高性能、单输出超低LDO（ULDO）稳压器，提供低总输出噪声。MIC5301能够提供150mA的输出电流，提供高PSRR和低输出噪声，是射频应用的理想解决方案。

对于电池供电的应用，MIC5301提供2%的精度、极低的压降（150mA时为40mV）和低接地电流（通常总计85µA）。MIC5301也可以进入零关模式电流状态，禁用时不汲取电流。

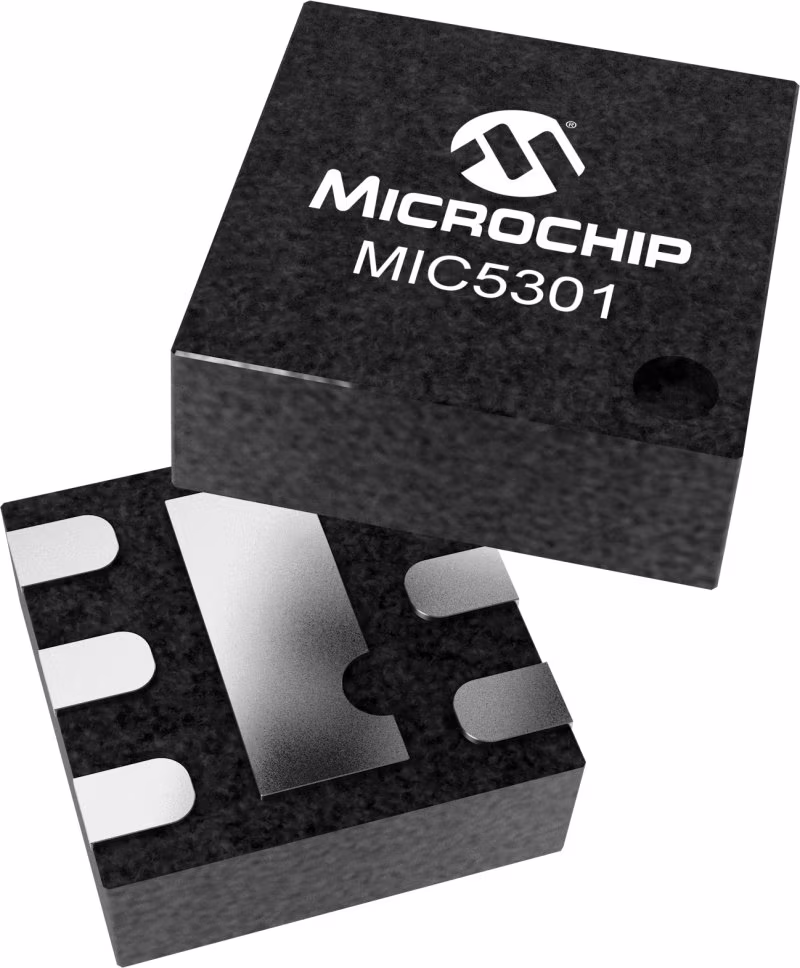

MIC5301有1.6mm x 1.6mm MLF两种型号^Â®包装，仅占2.56mm^2.与SC-70和2mm x 2mm MLF相比，PCB面积减少了36%^Â®包装。

MIC5301的工作结温度范围为-40°C至+125°C，可提供无铅（符合RoHS）MLF的固定和可调输出电压^Â®和薄SOT-23-5封装。

特性

超低压差：150mA时为40mV
输入电压范围：2.3V至5.5V
150mA保证输出电流
陶瓷输出电容器稳定
超低输出噪声：30µVrms
低静态电流：总计85µA
高PSRR：1kHz时高达75dB
35µs开启时间
±2%的初始精度
±3%超温
热停堆和限流保护
微型6针1.6mm x 1.6mm MLF®无铅封装

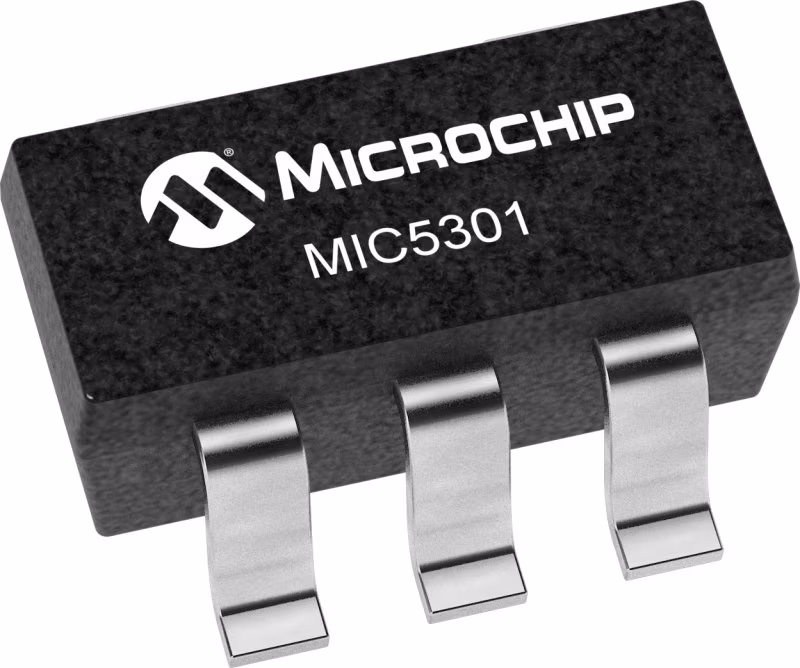

薄SOT-23-5包装

参数

类型	描述
Driver Type	Single LDOs
Line Regulation (%)	999999
Load Regulation(%)	999999
# of Out	1
IOUT #1 Max	150
Rated IOUT Max	150
VIN Min (V)	2.3
VIN Max (V)	5.5
VOUT (V)	1.3, 1.5, 1.8, 2.1, 2.5, 2.6, 2.8, 2.85, 2.9, 3.0, 3.3, 4.6, Adj
Voltage Drop Typ (mV)	40
IGND Typ (µA)	85
Tol Typ %	±2
Noise (µV) rms	30
PSRR 1 kHz (dB)	75
Soft Start Pin
Load Dump
Rev Bat
Reverse Current Protect
