Microchip微芯 MCP1703 产品介绍
2026-04-14
0次
说明

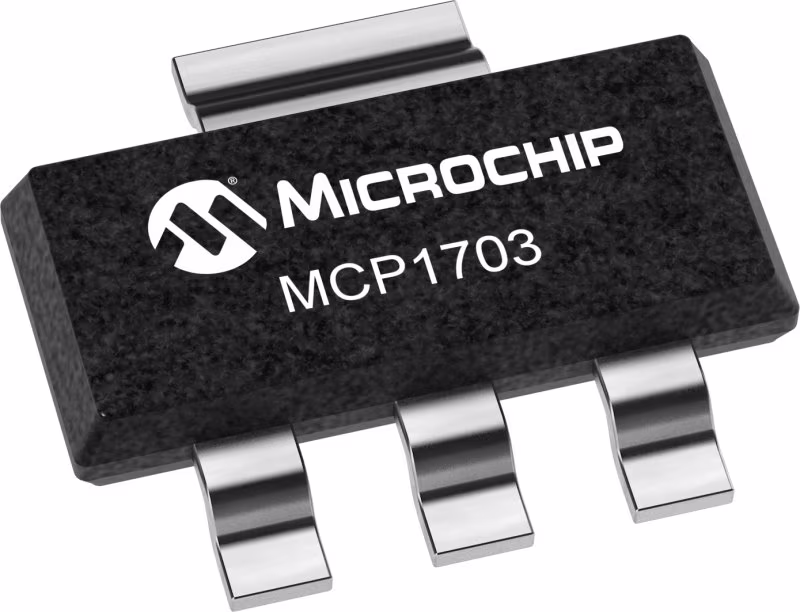

MCP1703是一款CMOS低压差稳压器，最大输出电流为250毫安。MCP1703的输入电压高达16V，加上其2µA的低电流消耗，是使用多电池、9V碱性或单电池、双电池或三电池锂离子电池应用的理想解决方案。它可用于节省空间的SOT23A和SOT89封装或具有热性能的3引脚SOT223。
对于新的设计，请考虑MCP1703A，它包含了对MCP1703的一些改进。
特性
- 低2.0µA静态电流（典型）
- 宽输入工作电压范围：2.7V至16.0V
- 250毫安输出电压为2.5伏
- 输出电压<2.5V时为200 mA
- 输出电压范围为1.2V至5.5V，增量为0.1V（可根据要求增加50mV）
- 稳定的1.0µF至22µF陶瓷、钽或铝输出电容器
- 短路保护
- 超温保护
- 封装选项：3针SOT-23A、3针SOT-89、TO-92-3
参数
类型 | 描述 |
Driver Type | Single LDOs |
Line Regulation (%) | 0 |
Load Regulation(%) | 0 |
# of Out | 1 |
IOUT #1 Max | 250 |
IOUT #4 | |
Rated IOUT Max | 250 |
VIN Min (V) | 0 |
VIN Max (V) | 16 |
VOUT (V) | 1.2 1.5 1.8 2.5 3.0 3.3 4.0 5.0 |
Voltage Drop Typ (mV) | 625 |
IGND Typ (µA) | 2 |
Tol Typ % | ±0.4 |
PSRR 1 kHz (dB) | 10 |
Soft Start Pin | |
Load Dump | |
Rev Bat | |
Reverse Current Protect |
