说明

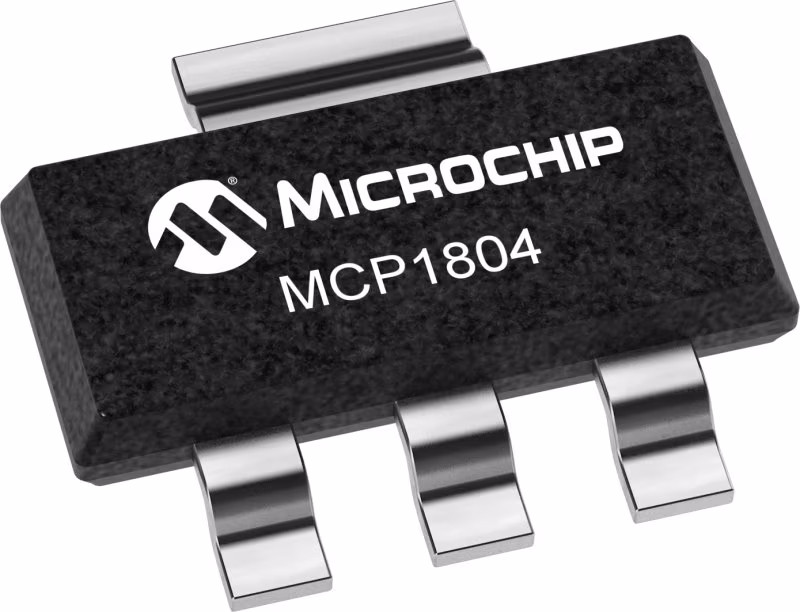

MCP1804是一系列CMOS低压差（LDO）稳压器，可提供高达150毫安的电流，同时仅消耗50µa的静态电流（通常为1.8V=VOUT=5.0V）。输入工作范围指定为2.0伏至28.0伏。

MCP1804能够在仅1300 mV（典型）输入-输出电压差（VOUT=3.3V）的情况下提供100 mA电流。MCP1804在+25°C时的输出电压公差最大为±2%。在+25°C时，线路调节为±0.15%。

LDO输入和输出稳定，输入和输出电容为0.1µF。陶瓷、钽或铝电解电容器都可以用于输入和输出。电流回流至40mA（典型）的过电流限制提供短路保护。关闭（SHDN）功能允许启用或禁用输出。禁用时，MCP1804仅消耗0.01µA的电流（典型）。

特性

• 输入工作电压范围：2.0V至28.0V
• 150毫安输出电流
• 50µA典型静态电流
• 0.01µA典型关断电流
• 标准输出电压选项（1.8V、2.5V、3.0V、3.3V、5.0V、10.0V、12.0V）
• 可根据要求提供1.8V至18.0V的输出电压（0.1伏）
• 输出电压精度：±2%
• 稳定，陶瓷输出电容器低至0.1µF
• 低跌落电压，典型值为260 mV@20 mA，VR=3.3V
• 电流折返限流保护
• 高PSRR：1 kHz时典型为50 dB
• 输出电压精度：±2%
• 程序包选项：SOT-23-5、SOT-89-3、SOT-89.5和SOT-223-3
