Microchip微芯_MCP1722_产品介绍

Microchip微芯 MCP1722 产品介绍

2026-04-14 0次

说明

MCP1722是一款双输出、高电压、低压差（LDO）调节器，旨在为Isla¼处理器提供3.3V或5.0V电压。它的电流容量为100mA，同时还为电流容量为50mA的电机驱动器提供10V或12V。这些规格使其成为配备20V电池组的手持式电动工具的理想选择。

MCP1722配备电源良好指示灯（两个引脚，PWG1和PWG2），用于输出和关闭功能（一个SHDN引脚），使零件处于低电流消耗状态，仅4 a。

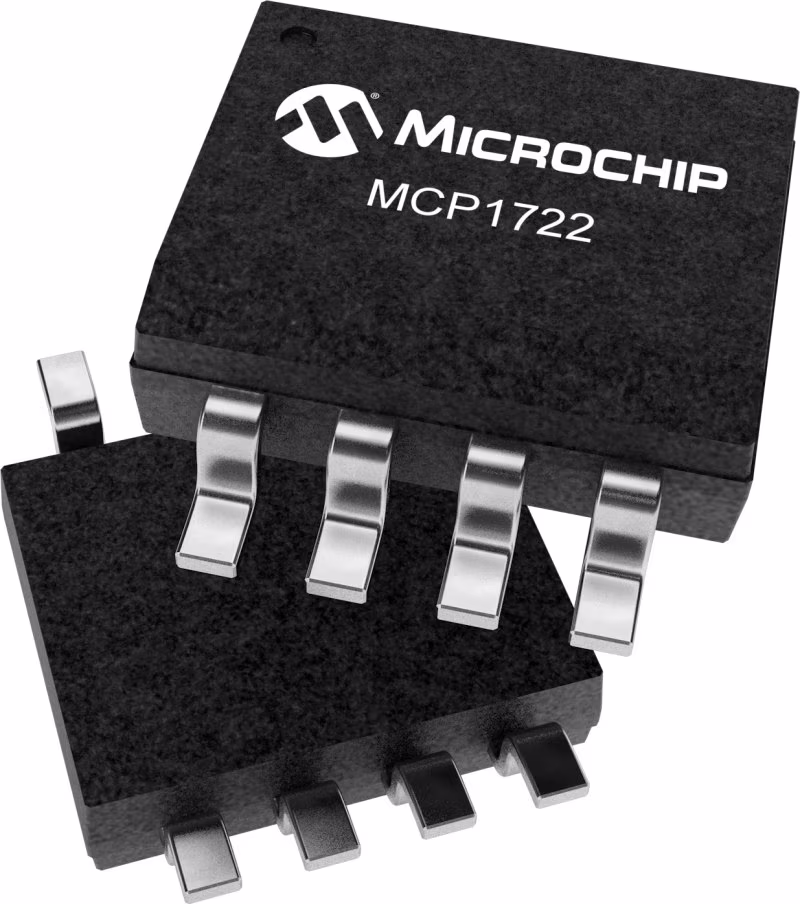

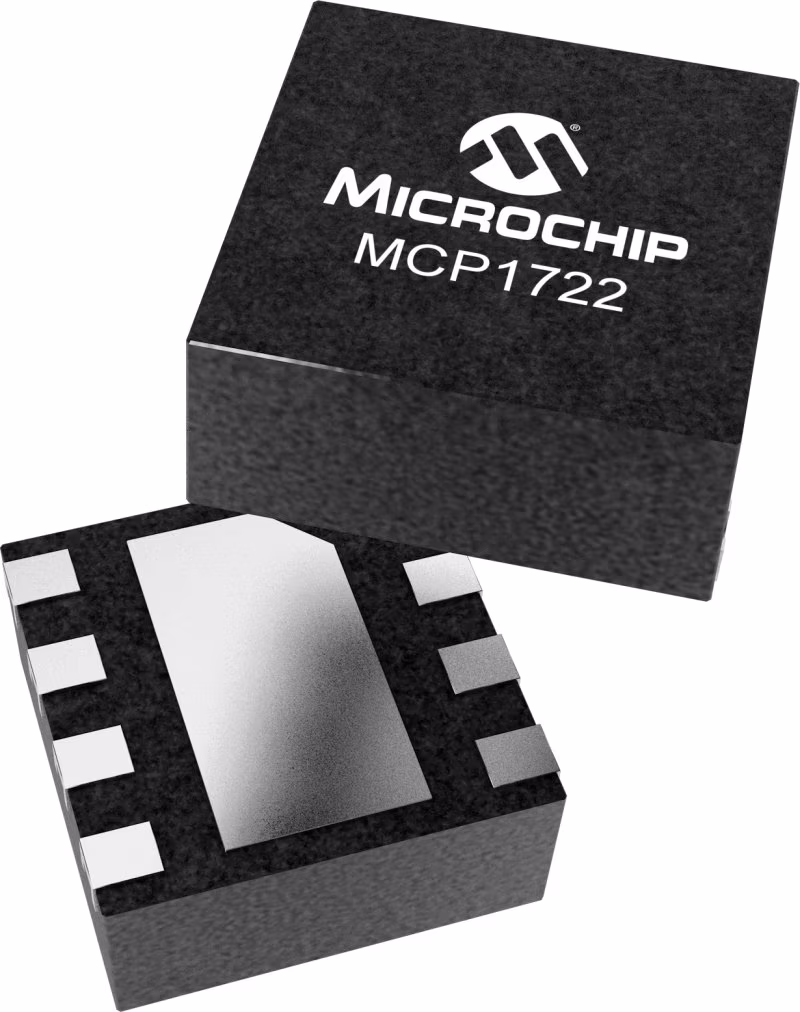

该器件采用两个8引线DFN或SOIC封装，均带有暴露的焊盘，以提高散热性能。运行时，MCP1722受到热停堆保护和电流折返限制的完全保护。

特性

AEC-Q100 0级合格且具备PPAP能力
宽输入电压范围：4.5V-55V
欠压锁定（UVLO）：2.7V典型
扩展结温度范围：-40摄氏度至+150摄氏度
Vout1:10V或12V
Vout2:3.3V或5.0V
输出1：50mA和输出2：100mA
+/-每个LDO的2%公差
两个输出引脚的开路漏极电源良好引脚
高PSRR:80dB@100Hz典型

参数

类型	描述
Driver Type	Dual LDOs
Linear Regulator Type	Low Iq
Line Regulation (%)	0
Load Regulation(%)	0
# of Out	2
IOUT #1 Max	50
IOUT #2	100
Rated IOUT Max	50/100
VIN Min (V)	4.5
VIN Max (V)	55
VOUT (V)	3.3/10.0, 3.3/12.0, 5.0/10.0, 5.0/12.0
Voltage Drop Typ (mV)	750
IGND Typ (µA)	90
Tol Typ %	±2
Noise (µV) rms	550/300
PSRR 1 kHz (dB)	80
